HTG-STX10

HTG-STX10

概要・特長

Intel® Stratix® 10 開発プラットフォーム

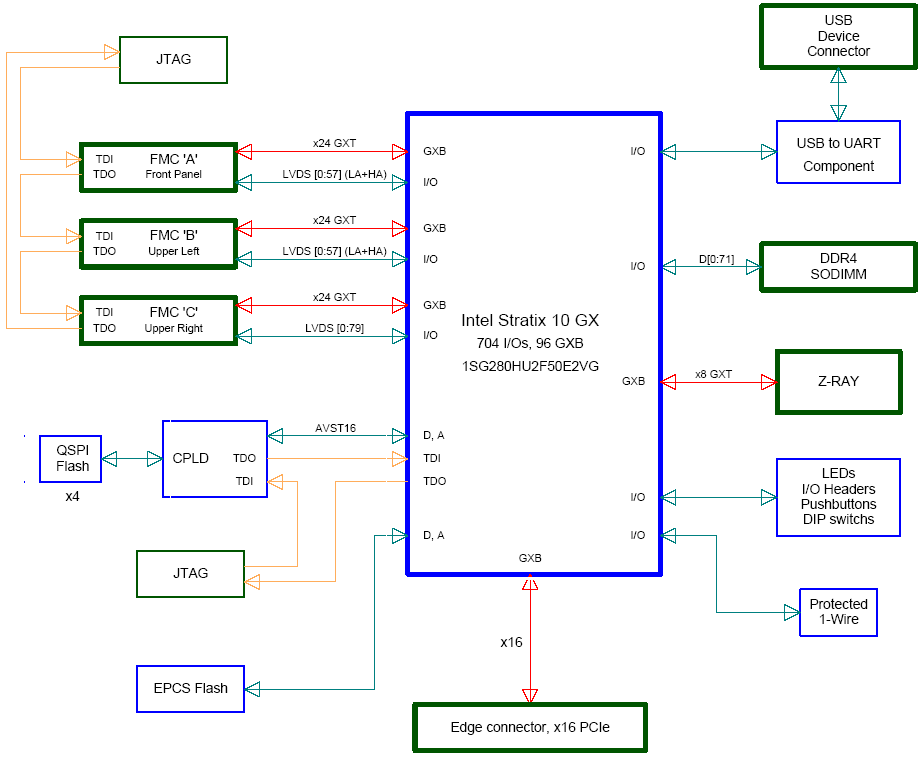

HTG-STX10は、Intel® Stratix® 10 GX/SX 1650、2100、2500、または2800 FPGAを搭載しており、幅広いFPGAゲート密度、I/O、さまざまなプログラマブル・アプリケーション用のメモリへのアクセスを提供します。HTG-STX10 アーキテクチャは、3つのVita 57.4準拠のハイ・ピン・カウント(HPC)FPGAメザニン・カード(FMC +)コネクタを介して、簡単で多機能な機能拡張を実現します。FMC+ポートは、合計240個のLVDS FPGA I / Oおよび64個のGXTシリアルトランシーバへのアクセスを提供します。様々なFMC(QSFP+、SFP+、USB 3.0、ADCなど)およびFMC+(CFP8、CXP、HMC、MSMP/GPPOなど)ドーターカードは様々なアプリケーションに向けてHTG-STX10プラットフォームとの連携に有効です。最大16 GBのSDRAMメモリへのアクセスを提供する72ビットECC DDR4 SODIMMソケットによってサポートされています。こちらのボードは、高性能シリアルメモリ用のHiTech Global 4GBHybrid Memory Cube (HMC) FMC+モジュールにもサポートされています。HTG-STX10は、PCI Expressでの使用およびスタンドアロンモードで使用でき、6ピンのMolex製PCIeコネクタを介して電源供給されます。

仕様

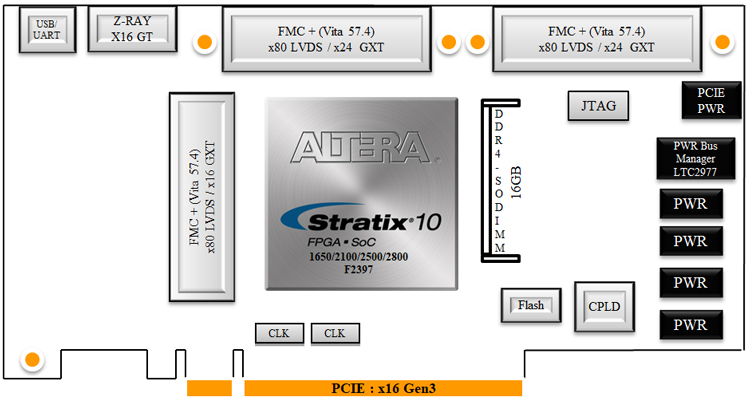

仕様
  • x16 PCI Express Gen3
  • x3 合計240個のLVDS I/Oと64個のシリアルトランシーバをサポートするFMC +(Vita57.4)ポート
  • x1 16個のシリアルトランシーバをサポートするZRAYポート
  • x1 DDR4 SODIMM(最大16GB)
  • x1 CPLD
  • x1 BPIフラッシュ(1Gb)
  • x1 Jtagポート
  • x1 USB / UARTポート
  • プログラマブルオシレーターとクロックジェネレータ
  • パワーバスマネージャ
  • PCI Expressとスタンドアロン両方のオペレーションをサポート
    -12V/8Aスタンドアロン動作用電源アダプタ

提供物

  • ハードウェア
    HTG-STX10 プラットフォーム
  • リファレンスデザイン
    PCI Express and DDR4 memory controller
  • ドキュメント
    -ユーザーマニュアル
    -回路図(検索可能なPDFフォーマット)

関連製品

開発・評価ボード

メーカー製品名概要
HiTech GlobalHTG-FMC-ADS54-416ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-DAC39-IQ416ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-DAC39-IQ216ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-X4SFP+4ポートSFP+ FMCモジュール
HiTech GlobalHTG-FMC-X10SFP+10ポートSFP+(10G)FMCモジュール
HiTech GlobalHTG-FMC-SMA-LVDS8ポートSMA/34差動ペアFMCモジュール
HiTech GlobalHTG-FMC-SFP-OC-E10G/40G Ethernet FMCモジュール
HiTech GlobalHTG-FMC-X2QSFP+2ポートQSFP+ (40G or 56G) FMCモジュール
HiTech GlobalHTG-FMC-SFP-PLUS外部10G PHY 2ポートSFP+ FMCモジュール
HiTech GlobalHTG-FMC-RS48542チャンネル RS485/RS422 FMCモジュール
HiTech GlobalHTG-FMC-PCIE-RCX8 PCI Express Gen1/2/3 Root FMCモジュール
HiTech GlobalHTG-FMC-4SFP-4SATA4-Port SATA / 4-Port SFP+搭載 FMCモジュール
HiTech GlobalHTG-FMC-14ADC-16DACデュアル14ビットADC(3GSPS)/デュアル16ビットDAC(12.6GSPS) FMCモジュール(Vita57.1)
HiTech GlobalHTG-FMC-X6QSFP286ポートQSFP28(6x100G)/ QSFP +(6x40Gまたは6x56G)FMC +モジュール(Vita57.4)
HiTech GlobalHTG-FMC-X4QSFP284ポートQSFP28(4x100G)/ QSFP +(4x40Gまたは2x56G)FMC +モジュール(Vita57.4)
HiTech GlobalHTG-FMC-HMC-4GHybrid Memory Cube (HMC) FMCモジュール (Vita57.4) ※2GB もしくは 4GB
