HTG-A100

HTG-A100

概要・特長

Altera Arria 10 開発プラットフォーム

HTG-A100プラットフォームは、Altera Arria 10 GX570, GX660, GX900, GX1150 FPGA、及び様々な拡張モジュールに対応しており、高い性能を要求されるAltera FPGAプログラマブルアプリケーションに最適です。
2つのVita 57準拠のFMCコネクタと、1つのSamtec Z-Rayコネクタを使用したHTG High-Speed Busを使用することにより、 高いレベルの多様性を実現しています。
2つのHigh Pin Count (HPC) FMCコネクタは、ボード上のArria 10 FPGAの320シングルエンドI/Oと、20 high-speed シリアルトランシーバへのアクセスを提供しています。
HTG High-Speed Busは、ドーターカードに対して16シリアルトランシーバと制御機能のためのシングルエンドI/Oピンおよび調整可能な電源へのアクセスを提供しています。
Re-timerとGearboxを搭載したドーターカードが利用可能なため、100Gbps EthernetとOTNアプリケーションに対してこのボードを使うことができます。

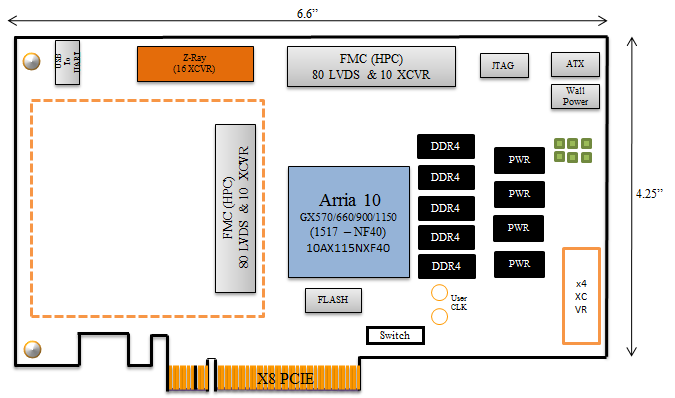

ブロック図

仕様

仕様
  • x1 Altera Arria 10 GX570, 660, 900 or 1150 FPGA
  • x8 PCI ExpressGen3
  • x2 FMC HPCコネクタ (それぞれ160シングルエンドI/Oと10シリアルトランシーバ(合計で320シングルエンドI/Oと20シリアルトランシーバ))
  • x1 Z-RAY High-Speed Busコネクタ (16シリアルトランシーバ,コントロールI/O,および12.Vと3.3V電源ピン)
  • DDR4コンポーネント
  • コンフィグレーションフラッシュ
  • USB/UARTブリッジ
  • プログラマブルクロック
  • GPIOヘッダ
  • JTAGヘッダ
  • PCI Expressもしくはスタンドアロン操作

パーツナンバー
  • HTG-A10-PCIE-57
  • HTG-A10-PCIE-66
  • HTG-A10-PCIE-90
  • HTG-A10-PCIE-115

提供物

  • HTG-A100 Arria 10ボード
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
  • リファレンスデザイン/デモ:
    PCI Express Gen3、DDR4メモリコントローラ、10G&40G Ethernet
    (IPコアのライセンスに興味がある方向け)
