概要・特長

Xilinx Kintex UltraScale Half-length PCI Express FPGA開発ボード

Xilinx Kintex UltraScale FPGA KU060、KU085、KU115 に対応し、FMCやZ-RAYインターフェースを備え幅広い種類の拡張モジュールに対応するPCI Express FPGA開発ボードです。高い性能と柔軟なハードウェアプラットフォーム構成を要求されるアプリケーションに最適な開発プラットフォームです。
また、HTG-800に対してExtensible FPGA Framework(EFW)ソリューションを提供しており、このフレームワークを導入することによってインターフェース検証やファームウェア開発などをスキップすることができ、開発期間を大幅に短縮することができます。
※EFWは別途費用がかかります。

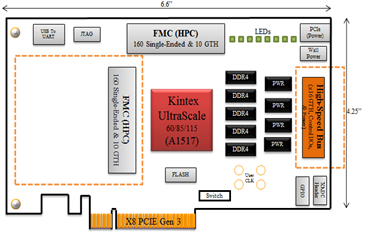

ブロック図

仕様

仕様
  • x1 Xilinx Kintex UltraScale KU060, KU085, or KU115 FPGA in A1517 package
  • x8 PCI Express Gen3
  • x2 FMC HPCコネクタ
  • それぞれ160シングルエンドI/Oと10 GTHシリアルトランシーバ(合計で320シングルエンドI/Oと20 GTHトランシーバ)
  • x1 Z-RAY High-Speed Busコネクタ(085と115モデルで使用可能)
    16 GTHシリアルトランシーバ,コントロールI/O,および12.Vと3.3V電源ピン
    使用可能なモジュール:Hybrid Memory Cube (HMC), SFP+, QSFP+, 100G Gearbox(QSFP28, CFP4, CFP2)など
  • 72-bit DDR4コンポーネント(2.5GB, DDR4 2400)
  • コンフィグレーションフラッシュ
  • USB/UART
  • Programmable Clocks
  • XADC Headers
  • GPIO Headers
  • JTAG Header
  • PCI Expressとスタンドアロン操作の両方に対応(スタンドアロン操作時は12V/6A)

パーツナンバー
  • HTG-KUS-PCIE-60-2 (-2 speed grade)
  • HTG-KUS-PCIE-60-3 (-3 speed grade)
  • HTG-KUS-PCIE-85-2 (-2 speed grade)
  • HTG-KUS-PCIE-85-3 (-3 speed grade)
  • HTG-KUS-PCIE-115-2 (-2 speed grade)
  • HTG-KUS-PCIE-115-3 (-3 speed grade)

提供物

  • HTG-K800 Xilinx Kintex UltraScaleボード
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
  • PCIEとDDR4メモリのリファレンスデザイン
  • リファレンスデザイン:x8 PCI Express Gen3 PIO、DDR4メモリコントローラ
    リファレンスデモ:10G & 40G Ethernet (IPコアのライセンスに興味がある方のみ)

関連製品

その他

メーカー製品名概要
HiTech GlobalFMC-TO-FMCコネクタケーブルFMCコネクタケーブル(FMC-TO-FMC-9-88-86-OS/FMC-TO-FMC-9-88-86/FMC-TO-FMC-9-04-04/FMC-TO-FMC-5-88-88/FMC-TO-FMC-9-88-88)は、ベースとなる複数のキャリアカードを合わせて2個のハイピンカウント(HPC)もしくはローピンカウント(LPC)のコネクタタイプで接続するために利用できます。キャリアボードとドーターボードの拡張接続のためにも利用できます。
長さは5インチと9インチがあり、これらのFMCコネクタケーブルは各々のキャリアカードのIOピンへのアクセスを供給します。(パワーピンはボード-ボードのケーブルのための接続はありません。)

開発・評価ボード

メーカー製品名概要
HiTech GlobalHTG-FMC-SFP-OC-E10G/40G Ethernet FMCモジュール
HiTech GlobalHTG-FMC-X2QSFP+2ポートQSFP+ (40G or 56G) FMCモジュール
HiTech GlobalHTG-FMC-SFP-PLUS外部10G PHY 2ポートSFP+ FMCモジュール
HiTech GlobalHTG-FMC-X4SFP+4ポートSFP+ FMCモジュール
HiTech GlobalHTG-FMC-X10SFP+10ポートSFP+(10G)FMCモジュール
HiTech GlobalHTG-FMC-SMA-LVDS8ポートSMA/34差動ペアFMCモジュール
HiTech GlobalHTG-FMC-RS48542チャンネル RS485/RS422 FMCモジュール
HiTech GlobalHTG-FMC-PCIE-RCX8 PCI Express Gen1/2/3 Root FMCモジュール
HiTech GlobalHTG-FMC-2CX42-Port CX4搭載 FMCモジュール
HiTech GlobalHTG-FMC-ADS54-416ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-DAC39-IQ416ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-DAC39-IQ216ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-4SFP-4SATA4-Port SATA / 4-Port SFP+搭載 FMCモジュール
HiTech GlobalHTG-FMC-X2QSFP282ポートQSFP28(2x100G) FMCモジュール
HiTech GlobalHTG-FMC-GB-QSFP28QSFP28 (100G) Gearbox/Re-timer FMCモジュール
HiTech GlobalHTG-FMC-X24MSMP24ポート Mini SMP / GPPO FMC+モジュール
HiTech GlobalHTG-ZR-HMCHybrid Memory Cube (HMC)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-X3SFP+3ポートSFP+ (3x10G)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-X2QSFP+2ポートQSFP28 (2x100G)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-FF12x14G FireFly搭載 Z-RAYモジュール (12Tx and 12Rx)
HiTech GlobalHTG-ZR-CXPCXP (12x10G)搭載 Z-RAYモジュール
