概要・特長

Xilinx Kintex UltraScale ハーフサイズPCIe開発ボード(カスタイマイズ可能)

HTG-K816ネットワークカードは、Xilinx Kintex UltraScale KU035, KU040またはKU060 FPGAを搭載したハーフサイズのPCI Expressフォームファクタの開発ボードです。
8レーンのPCI Express Gen3(8 x 8Gbps)、2つの独立したバンクのDDR4 (72-bit)メモリコンポーネント(5GB)、PCI ExpressのフロントパネルにはZ-RAY高速メザニンカードのためのZ-RAYインターフェイスが搭載されています。
Z-RAYポートは電源(12V/5A, 3.3V/16A, VCCIO/1A)、差動クロックおよび制御信号(シングルエンドおよびI2C I/O)と最大16 GTH (16×16.3G)シリアルトランシーバをサポートしています。
HiTech GlobalではHybrid Memory Cube (HMC), QSFP+, SFP+, FireFly, QSFP28 (Gearbox), CXPなどのZ-RAYメザニンモジュールを提供しています。
HiTech Globalではボード上のXilinx Kintex UltraScale FPGAのGTHシリアルトランシーバへアクセスできる任意のカスタムモジュールのデザインサービスも提供しています。
HTG-K816は大量生産品としても利用可能です。

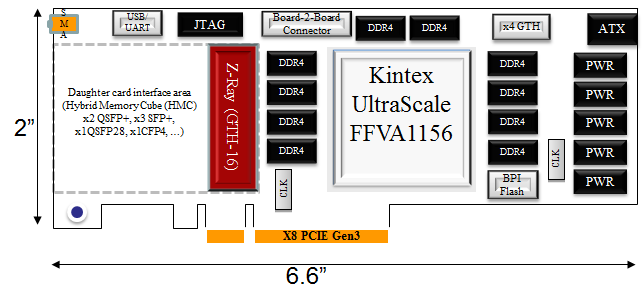

ブロック図

仕様

仕様
  • x1 Xilinx Kintex UltraScale KU035, KU040もしくはKU060 FPGA
  • PCI Express Gen3 x8 end-point
  • x3 SFP+ポート
  • x10 DDR4コンポーネント(72-bit ) – 5GB
  • x1 Z-RAYコネクタ(最大16 GTHシリアルトランシーバ,コントロールピン,メザニンカードのための電源)
  • 060 model : 16 GTHトランシーバ
    040 model : 12 GTHトランシーバ
    035 model : 8 GTHトランシーバ
  • x2 Samtec QSE/QTHコネクタ(Board-to-board接続に対してそれぞれ16 LVDSシグナル(ケーブル接続もしくはスタック可能))
  • x1 Samtec QTHコネクタ(060モデルのみ使用可能)
  • コンフィグレーション用 BPIフラッシュコンポーネント
  • コンフィグレーションとデバッグのためのJTAGポート
  • x1 USB/UART ポート
  • 1 PPS GPS Synchronization (Schmitt-Trigger, Comparator, ADC)
  • IP保護回路
  • PCI Expressとスタンドアロン操作の両方に対応(スタンドアロン操作時は12V/6A)

パーツナンバー
  • HTG-KUS-PCIE-HH-035
  • HTG-KUS-PCIE-HH-040
  • HTG-KUS-PCIE-HH-060

提供物

  • HTG-K816プラットフォーム
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
  • PCIeおよびDDR4メモリのリファレンスデザイン

関連製品

開発・評価ボード

メーカー製品名概要
HiTech GlobalHTG-ZR-HMCHybrid Memory Cube (HMC)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-X3SFP+3ポートSFP+ (3x10G)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-X2QSFP+2ポートQSFP28 (2x100G)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-FF12x14G FireFly搭載 Z-RAYモジュール (12Tx and 12Rx)
HiTech GlobalHTG-ZR-CXPCXP (12x10G)搭載 Z-RAYモジュール
