概要・特長

Xilinx Virtex UltraScale/Kintex UltraScale開発プラットフォーム

HTG-830は、Virtex UltraScale FPGA (VU190、VU125 、VU095)、またはKintex UltraScale FPGA (KU115)を搭載することができ、さまざまなプログラマブルアプリケーションに対してFPGAゲート規模を幅広く選択できるFPGA開発ボードです。
HTG-830アーキテクチャは、2つのVita 57.4準拠のFMC+コネクタ、及び1つのVita 57.1準拠のFMCコネクタ(High-Pin-Count)や、Z-RAYを通じて、簡単に機能拡張を実現できます。
FMC + / FMCコネクタは、トータルで344シングルエンドFPGA I/Oと、最大32GTHおよび最大20GTYシリアルトランシーバへのアクセスを提供しています。
HTG-830は1つの72-bit ECC DDR4 SODIMMソケットが搭載されており、最大16GBのSDRAMに対応します(出荷時は8GB SODIMMモジュール) PCI Expressおよびスタンドアロンモードで使用させることが可能で、6ピンMolex PCIeコネクタを通じて電源供給されます。
また、HTG-830に対してExtensible FPGA Framework(EFW)ソリューションを提供しており、このフレームワークを導入することによってインターフェース検証やファームウェア開発などをスキップすることができ、開発期間を大幅に短縮することができます。
※EFWは別途費用がかかります。

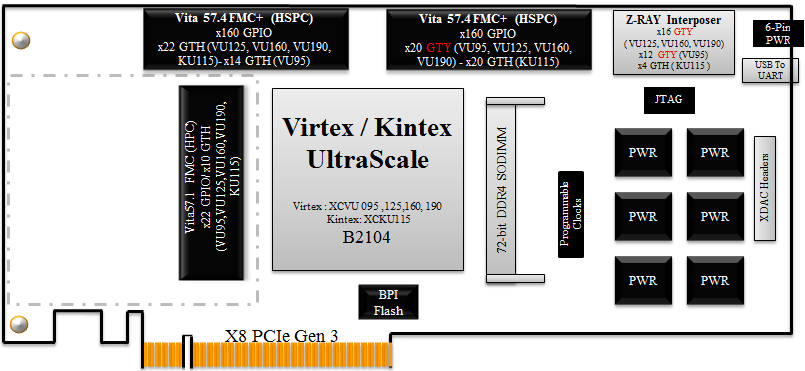

ブロック図

仕様

仕様
  • x1 Xilinx Virtex UltraScale FPGA or Kintex UltraScale FPGA in B2104パッケージ
  • x8 PCI Express Gen3 end point
  • x1 DDR4 SODIMMソケット(最大16GB対応:出荷は8GBメモリ)
  • x1 Z-RAY高速コネクタ
  • 16 GTY(30.5G)シリアルトランシーバ、I/Oおよび電圧制御ピン(HiTech Global Hybrid Memory Cubeなどに対して使用)
  • x2 FMC+ (Vita 57.4)コネクタ
  • トータル320シングルエンドFPGA I/O
    最大22 GTH(16G)シリアルトランシーバと、最大20 GTY(30.5G)シリアルトランシーバ (Vita 57.1準拠FMCモジュールはVita57.4準拠のFMC+ポートに挿入可能)
  • x1 FMC (Vita 57.1)コネクタ
  • 22シングルエンドFPGA I/Oと10 GTHシリアルトランシーバ
  • XDACヘッダ
  • x1 USB to UARTポート
  • コンフィグレーション用BPIフラッシュ
  • コンフィグレーションおよびデバッグ用Jtagポート
  • プログラマブルオシレータ
  • IP保護回路
  • PCI Expressとスタンドアロン操作の両方に対応
  • スタンドアロン操作時は6-pin Molex PCIeコネクタのDC 12V/6A入力に対応

パーツナンバー
  • HTG-VKU-PCIE-095 (populated with on Virtex UltraScale VU95T-2 FPGA)
  • HTG-VKU-PCIE-125 (populated with on Virtex UltraScale VU125T-2 FPGA)
  • HTG-VKU-PCIE-190 (populated with on Virtex UltraScale VU190T-2 FPGA)
  • HTG-VKU-PCIE-115 (populated with on Kintex UltraScale KU115T-2 FPGA)

提供物

  • HTG-830プラットフォーム
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
  • PCIEとDDR4メモリのリファレンスデザイン

関連製品

その他

メーカー製品名概要
HiTech GlobalFMC-TO-FMCコネクタケーブルFMCコネクタケーブル(FMC-TO-FMC-9-88-86-OS/FMC-TO-FMC-9-88-86/FMC-TO-FMC-9-04-04/FMC-TO-FMC-5-88-88/FMC-TO-FMC-9-88-88)は、ベースとなる複数のキャリアカードを合わせて2個のハイピンカウント(HPC)もしくはローピンカウント(LPC)のコネクタタイプで接続するために利用できます。キャリアボードとドーターボードの拡張接続のためにも利用できます。
長さは5インチと9インチがあり、これらのFMCコネクタケーブルは各々のキャリアカードのIOピンへのアクセスを供給します。(パワーピンはボード-ボードのケーブルのための接続はありません。)

開発・評価ボード

メーカー製品名概要
HiTech GlobalHTG-FMC-SFP-OC-E10G/40G Ethernet FMCモジュール
HiTech GlobalHTG-FMC-X2QSFP+2ポートQSFP+ (40G or 56G) FMCモジュール
HiTech GlobalHTG-FMC-SFP-PLUS外部10G PHY 2ポートSFP+ FMCモジュール
HiTech GlobalHTG-FMC-X4SFP+4ポートSFP+ FMCモジュール
HiTech GlobalHTG-FMC-X10SFP+10ポートSFP+(10G)FMCモジュール
HiTech GlobalHTG-FMC-SMA-LVDS8ポートSMA/34差動ペアFMCモジュール
HiTech GlobalHTG-FMC-RS48542チャンネル RS485/RS422 FMCモジュール
HiTech GlobalHTG-FMC-PCIE-RCX8 PCI Express Gen1/2/3 Root FMCモジュール
HiTech GlobalHTG-FMC-2CX42-Port CX4搭載 FMCモジュール
HiTech GlobalHTG-FMC-ADS54-416ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-DAC39-IQ416ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-DAC39-IQ216ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-4SFP-4SATA4-Port SATA / 4-Port SFP+搭載 FMCモジュール
HiTech GlobalHTG-FMC-X2QSFP282ポートQSFP28(2x100G) FMCモジュール
HiTech GlobalHTG-FMC-GB-QSFP28QSFP28 (100G) Gearbox/Re-timer FMCモジュール
HiTech GlobalHTG-FMC-X24MSMP24ポート Mini SMP / GPPO FMC+モジュール
HiTech GlobalHTG-ZR-HMCHybrid Memory Cube (HMC)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-X3SFP+3ポートSFP+ (3x10G)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-X2QSFP+2ポートQSFP28 (2x100G)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-CXPCXP (12x10G)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-FF12x14G FireFly搭載 Z-RAYモジュール (12Tx and 12Rx)
