HTG-S510

HTG-S510

概要・特長

Altera Stratix V PCI Expressネットワーキングカード

HTG-S510シリーズは、KF40-F1517パッケージの中で異なったロジック密路やロジック数のAltera Stratix V GXAxデバイスを搭載したネットワーク開発プラットフォームです。
高性能ネットワークアプリケーション(カスタマイズ可能な40Gbps NIC、40Gbpsネットワークアナライザなど)向けに設計されており、2個のQSFP+(各40Gbps) IEEE802.3ba準拠イーサーネットポート、2個のSFP+(各10Gbps)ポート、8レーンPCI Express Gen3 (64Gbps)、1つの高速メザニンコネクタ(FMC)、2つのBoard-to-Board接続コネクタ、2つのDDR3 SO-DIMMS(最大8GB)、3つの独立したQDR IIメモリコンポーネント(各144Mb)にアクセスを行うことができます。

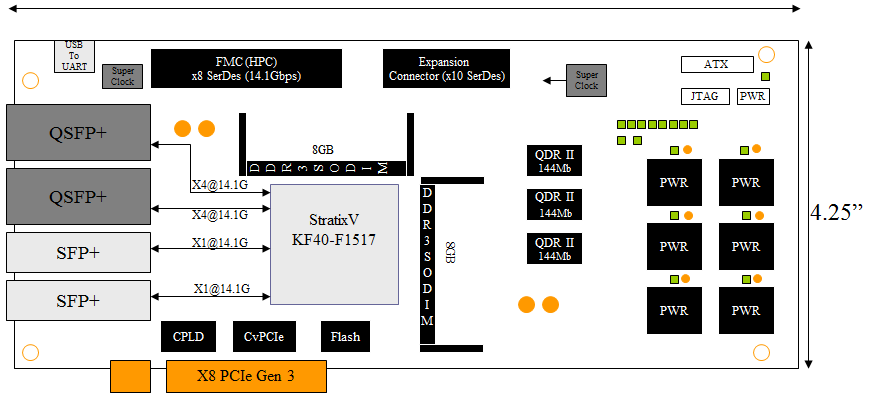

ブロック図

仕様

仕様
  • x1 Altera Stratix V 5SGXA5, 5SGXA7, 5SGXA9, or 5SGXAB
  • x8 PCI ExpressGen3 Edge connector(ルートはHTG-FMC-PCIEモジュールでもサポートされています)
  • x2 QSFP+ IEEE802.3ba準拠イーサーネットポート(各40Gbps) or
    x8 SFP+ポート(QSFP+ to SFP+変換ケーブルを使用)
  • x2 SFP+ポート(各10Gbps)
  • x2 DDR3 SODIMMソケット(トータル最大16GB)
  • x3 72Mb QDR-II SRAM
  • x1 FMC HPCコネクタ(8シリアルトランシーバ)
  • x2 High-speed Board-to-Boardコネクタ
  • PCI Expressもしくはスタンドアロン操作

パーツナンバー
  • HTG-S5-PCIE-A5
  • HTG-S5-PCIE-A7
  • HTG-S5-PCIE-A9
  • HTG-S5-PCIE-AB

提供物

  • HTG-S510ボード
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
  • リファレンスデザイン/デモ:
    PCI Express Gen3デザイン、DDR3およびQDR IIメモリコントローラ (IPコアのライセンスに興味がある方向け)
