HTG-828

HTG-828

概要・特長

Xilinx Virtex UltraScale 100G ネットワーキングカード

HTG-828ネットワークカードは、Xilinx Virtex UltraScale VU080、VU095、VU125、VU160、VU190 FPGAが搭載された100Gネットワーク対応のFPGA開発ボードです。
16レーンPCI Express Gen3(16 x 8Gbps)、1つのQSFP28(4 x 25Gbps)、2つのCFP4(4 x 25Gbps)、1つのCypress QDR-IVメモリ、 2つの独立したバンクをもつDDR4 (72-bit)メモリコンポーネント(10個)、最大8個のSMPポート(8GTY(33G)シリアルトランシーバに接続)が搭載されています。
Vita57準拠FMCポートと、高性能なZ-RAYポートを使用して機能を追加することも可能です。 ZRAYポートは電源(12V/5A、3.3V/16A、VCCIO/1A)、差動クロック、制御信号(シングルエンドとI2C I/Os)とともに、16GTY(16×30.5G)シリアルトランシーバへのアクセスを提供します。
ZRAYコネクタは最小のノイズと最大の性能を使う多数のシリアルトランシーバが要求される拡張モジュールに対応します。

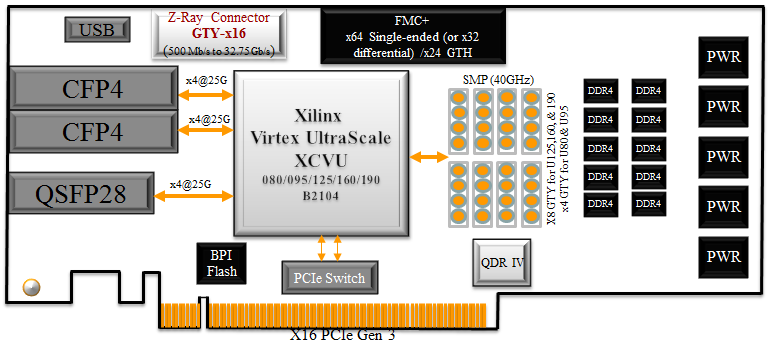

ブロック図

仕様

仕様
  • x1 Xilinx Virtex UltraScale VU095, VU125 or VU190 FPGA
  • x16 PCI Express Gen3 end-point
  • x1 拡張コネクタ(64シングルエンド(もしくは32差動ペア)I/Oと24 GTH(16G)シリアルトランシーバへのアクセス)
  • x1 Z-RAYポート(Z-RAYメザニンカード向けの16GTY (30.5G)シリアルトランシーバ、制御ピンおよび電源)
  • x10 DDR4メモリコンポーネント(72-bit) – 5GB
  • x1 QDR IVメモリコンポーネント
  • コンフィグレーション用BPIフラッシュメモリコンポーネント
  • x1 USB 2.0 (B)ポート
  • GTYトランシーバへのSMPコネクタ
  • x8 (VU125とVU190 FPGAで使用可能)
    x4 (VU125, VU190以外のFPGA)
  • PCI Expressとスタンドアロン操作の両方に対応
  • スタンドアロン操作時は6-pin Molex PCIeコネクタのDC 12V/6A入力に対応

パーツナンバー
  • HTG-VUS-X16PCIE-95
  • HTG-VUS-X16PCIE-125
  • HTG-VUS-X16PCIE-190

提供物

  • HTG-828プラットフォーム
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
  • PCIEとDDR4メモリのリファレンスデザイン
  • CFP4/QSFP28デモ(IPコアライセンスに興味がある方向け)
