HTG-703

HTG-703

概要・特長

Xilinx Virtex-7 PCI Express Gen3/100G ネットワーキングカード

HTG-703は、Xilinx Virtex-7 X415TもしくはX690Tを搭載した10G/40G/100G光周辺機器、高速拡張コネクタ、高密度メモリ、広帯域PCインターフェースへのアクセスが要求される高性能FPGA開発に対して理想的なFPGA開発ボードです。
ボードとシステムレベルの相互接続に比類のない密度、バンド幅の柔軟性を実現するために、2つのAvago MiniPOD組み込み光トランスミッタ/レシーバをサポートしています。
12 TXとRXレーンを使用する各ポートは総帯域幅が120Gbpsに達します。

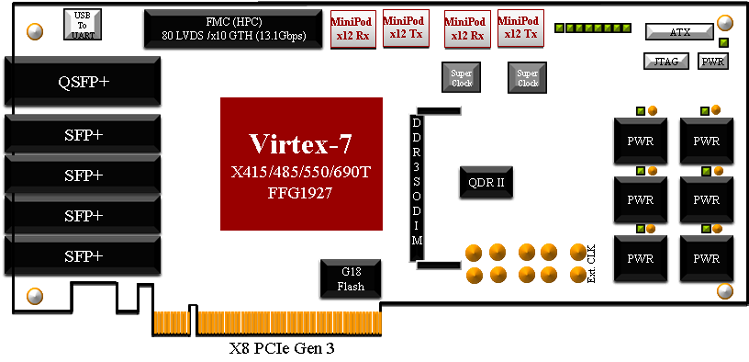

ブロック図

仕様

仕様
  • x1 Xilinx Virtex-7 X415T、X690T
  • PCI Express Gen2/Gen3 x8
  • x1 QSFP+ (40Gig)ポート – もしくはQSFP+ to SFP+変換ケーブルを使用してx4 SFP+ポート
  • x4 SFP+ (4 x 10Gig) ポート
  • x1 Dual Rank DDR3 SODIMM (最大8GB)
  • x1 144Mb QDRIIコンポーネント(4M x 36)
  • x1 外部クロック使用のSMAポート
  • x1 FMC HPCコネクタ(160シングルエンド I/Oと10 GTH (13.1Gbps)シリアルトランシーバ)
  • x2 (Tx/Rx) Avago MiniPod光ポート(合計24シリアルトランシーバ)
  • x1 USB to UARTポート
  • Fast configuration flash (1Gb)
  • 非常に低ジッタなクロック
  • PCI Expressモードとスタンドアロンモードの両方をサポート

パーツナンバー
  • HTG-V7-G3-PCIE-415-2
  • HTG-V7-G3-PCIE-415-3
  • HTG-V7-G3-PCIE-690-2
  • HTG-V7-G3-PCIE-690-3

提供物

  • HTG-703ボード
