HTG-710

HTG-710

概要・特長

Xilinx Virtex® -7 デュアルCXPポート搭載ハイエンドネットワークカード

HTG-710プラットフォームは、Xilinx Virtex-7 V2000T、V585、X690T FPGAを搭載した、100Gigを超えるマルチポートデータ転送が要求されるハイエンドなネットワークアプリケーションに理想的なFPGA開発ボードです。
またASIC/SOCプロトタイピング、High Performance Computing、ハイエンド画像処理、PCI Express Gen2/Gen3開発、汎用FPGA開発にも最適なFPGA開発ボードです。
High-Pin-Count (HPC) FMCコネクタは、ボード上のVirtex-7 FPGAの160シングルエンド(80 LVDS) I/Oと、4 High-speedシリアルトランシーバへ接続されます。
FMCモジュールを使用することによって,最小限の労力とコストでさまざまな異なるアプリケーションに対してボードの機能を拡張することが可能です。
8レーンのPCI Express Gen2は、Virtex-7 FPGA内部のハードコードされたコントローラでサポートされています。 ボードのレイアウト、Virtex-7 FPGAファブリック、高速シリアルトランシーバ(PHYインターフェースに対して使用)、フレキシブルなオンボードクロック/ジッタアッテネータと連動するHiTech GlobalのソフトPCI Express Gen3 IPコアにより、このボードをPCI Express Gen3アプリケーションに対して使用することが可能です。
HTG-710 Virtex-7 FPGAボードはPCI Expressモード(ホストPC/サーバー内部に挿入される)か、スタンドアロンモード(外部ATXもしくは壁面コンセント電源供給)のいずれかで使用することが可能です。

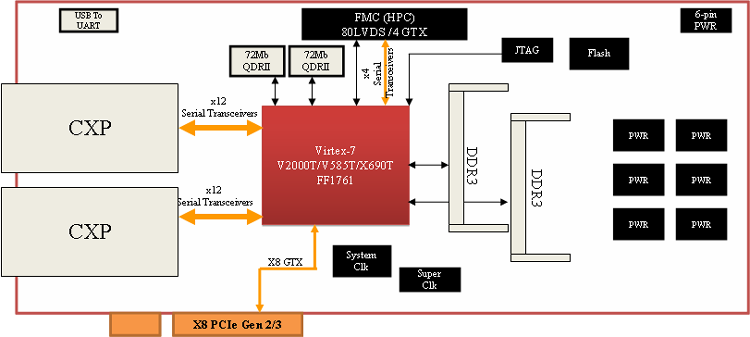

ブロック図

仕様

仕様
  • x1 Xilinx Virtex-7 V2000T, 585T or X690T FPGA
  • x2 CXPポート(それぞれ120 Gig)
  • x8 PCI Express Gen2/Gen3 エッジコネクタ
  • Gen2 : FPGA内部でハードコードされたPCI Express Gen2コントローラ
    Gen3 : ソフトPCI Express Gen3 IPコア(HiTech Global製)
  • x1 FMC HPCコネクタ
  • 160シングルエンド(80 LVDS) I/Oと、4 high-speedシリアルトランシーバ
  • x2 DDR3 SODIMMソケット(16GBまで対応)
  • x2 QDRII SRAM (それぞれ72Mb)
  • JTAGもしくはMicron G18 Embedded Flashを介したコンフィグレーション
  • IPセキュリティチップ
  • USB to UARTブリッジ
  • LED、プッシュボタン
  • PCI Expressとスタンドアロン操作の両方に対応
  • (スタンドアロン操作時は6-pin Molex PCIeコネクタのDC 12V/6A入力に対応)

パーツナンバー
  • HTG-V7-PCIE-CXP-585-2
  • HTG-V7-PCIE-CXP-690-2
  • HTG-V7-PCIE-CXP-690-3
  • HTG-V7-PCIE-CXP-2000-2

提供物

  • HTG-710ボード
  • ハードウェアセットアップガイド
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
  • ユーザー制約ファイル(UCF)
  • リファレンスデザイン/デモ:
    PCI Express Gen2/Gen3 PIO、DDR3メモリコントローラ、QDRIIメモリコントローラ
