概要・特長

Xilinx Samtec FireFly搭載Xilinx Virtex-7ハイエンドネットワークカード

HTG-712ネットワークカードは、Xilinx Virtex-7 V2000T、V585T、X690Tを搭載した、120Gbpsを超えるデータ転送が必要なハイエンドネットワークアプリケーションに対して最適なFPGA開発ボードです。

HTG-712は、12個の受信と送信シリアルポートを使ったSamtec FireFly Micro Flyover Systemがサポートされています。
これはローコスト銅インターコネクトか小型な高性能active optical engineのどちらを使用するかの選択を設計者に与える初のボックス内部インターコネクトシステムです。
このFireFlyコネクタシステムにより、設計者が同じコネクタシステムを使用して電気から光へとアップグレードを行うことが可能となります。

High Pin Count FMCコネクタは、ボード上のVirtex-7 FPGAの160シングルエンド(80 LVDS) I/Oと、10 high-speedシリアルトランシーバへのアクセスを提供します。

HTG-712 Virtex 7 FPGAボードはPCI Expressモード(ホストPC/サーバー内部に挿入される)か、スタンドアロンモード(外部ATXもしくは壁面コンセント電源供給)のいずれかで使用することが可能です。

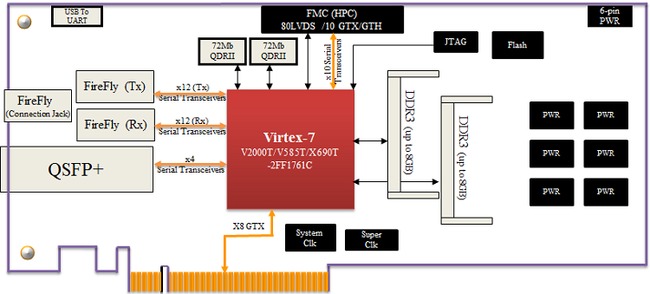

ブロック図

仕様

仕様
  • x1 Xilinx Virtex-7 V2000T、585T、X690T FPGA
  • x1 Samtec FireFlyポート(12 Tx and 12 Rx)
  • x1 QSFP+ (40Gig)ポート – もしくはQSFP+ to SFP+変換ケーブルを使用してx4 SFP+ポート
  • x8 PCI Express Gen2/Gen3 エッジコネクタ
  • x1 FMC HPCコネクタ(160シングルエンド(80 LVDS) I/Oと10 high-speedシリアルトランシーバ)
  • x2 DDR3 SODIMMソケット(16GBまで対応)
  • x2 QDRII SRAM(それぞれ72Mb)
  • JTAGもしくはMicron G18 Embedded Flashを介したコンフィグレーション
  • IPセキュリティチップ
  • x1 USB to UARTブリッジ
  • LED、プッシュボタン
  • PCI Expressとスタンドアロン操作の両方に対応
    スタンドアロン操作時は6-pin Molex PCIeコネクタのDC 12V/6A入力に対応

パーツナンバー
  • HTG-V7-PCIE-FF-585-2
  • HTG-V7-PCIE-FF-690-2
  • HTG-V7-PCIE-FF-690-3
  • HTG-V7-PCIE-FF-2000-2

提供物

  • HTG-712ボード
  • ハードウェアセットアップガイド
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
  • ユーザー制約ファイル(UCF)
  • リファレンスデザイン/デモ:
    PCI Express Gen2/Gen3 PIO、DDR3メモリコントローラ、QDRIIメモリコントローラ
