HTG-728

HTG-728

概要・特長

Xilinx Virtex-7 100G対応ネットワークインターフェースカード

HTG-728ネットワークカードはXilinx Virtex-7 H580Tが搭載されたPCI Express Gen3 16レーン対応の100GネットワークFPGA開発ボードです。
PCI Express Gen3 16レーン(16 x 8Gbps)、1つのCFP2(4 x 25Gbps)、1つのCFP4(4 x 25Gbps)、1つのCypress QDR IVメモリ、2つのDDR3 SODIMM(16GBまで)、そして2つのAvago MiniPodポート(トータル24x13Gbps)を搭載しています。

HTG-728は比類ない密度,バンド幅,そしてボードおよびシステムレベルインターコネクトに対するデザインの柔軟性を実現する2つのAvago MiniPOD組み込み光トランスミッタ/レシーバをサポートしています。
12 TXとRXレーンを使用する各ポートは総帯域幅が120Gbpsに達します。

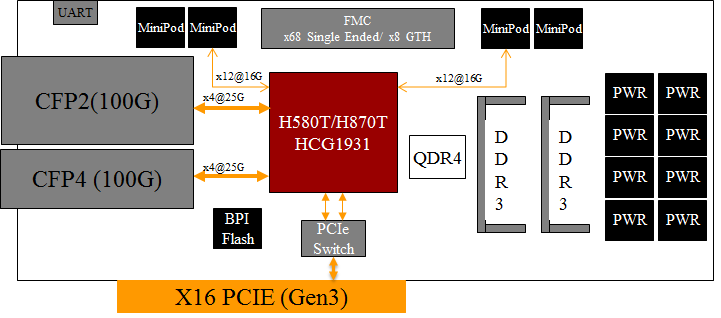

ブロック図

仕様

仕様
  • x1 Xilinx Virtex-7 H580T
  • x16 PCI Express Gen3 (16x8Gbps)
  • x1 CFP2 (4x25Gbps)
  • x1 CFP4 (4x25Gbps)
  • x1 Cypress QDR IV SRAM
  • x2 DDR3 SODIMM(最大16GBまで)
  • x4 Avago MiniPod光ポート(24 Tx and 24 Rx) for Board-to-Board high-speed communication
  • x1 FMC HPCコネクタ
  • x1 USB/UARTポート
  • プログラミングのための1Gb embedded BPI Flashデバイス
  • IP保護チップ

パーツナンバー
  • HTG-V7-X16PCIE-580

提供物

  • HTG-728ボード
