HTG-700

HTG-700

概要・特長

Xilinx Virtex-7 PCI Express開発プラットフォーム

HTG-700はXilinx Virtex-7 V2000T、V585もしくはX690Tが搭載されたFPGA開発ボードです。ASIC/SOCプロトタイピング、High Performance Computing、ハイエンド画像処理、PCI Express Gen2 & 3開発や、汎用FPGA開発に理想的なプラットフォームです。12.5Gbpsまでの高速シリアルトランシーバが要求されるアプリケーションにも対応します。

3つのHigh Pin Count (HPC) FMCコネクタは、ボード上のVirtex-7 FPGAの480シングルエンドI/Oと、24 High-speedシリアルトランシーバへのアクセスを提供します。

PCI Expressモード(ホストPC/サーバー内部に挿入される)か、スタンドアロンモード(外部ATXもしくは壁面コンセント電源供給)のいずれかで使用することが可能です。

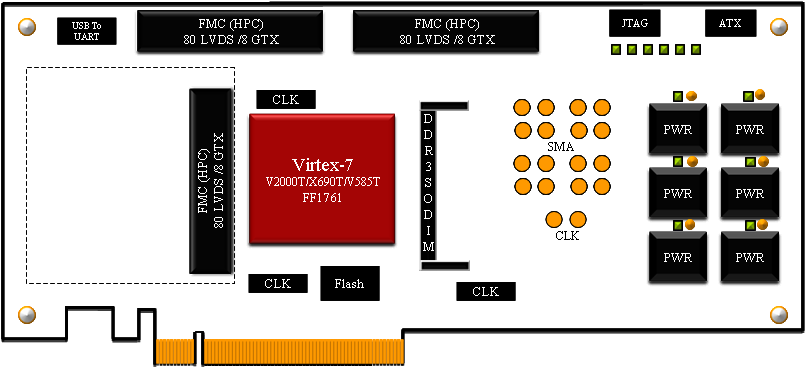

ブロック図

仕様

仕様
  • Xilinx Virtex-7 V2000T, 585T or X690T FPGA
  • x8 PCI Express Gen2/Gen3 エッジコネクタとジッタ除去チップ
    Gen 3: with the -690 option
    Gen 2: with the -585 or -2000 option (Gen3 requires soft IP core)
  • x3 FMC HPCコネクタ
    FMC #1: 80 LVDS (160シングルエンド) I/Oと8 GTX (12.5Gbps)シリアルトランシーバ
    FMC #2: 80 LVDS (160シングルエンド) I/Oと8 GTX (12.5Gbps)シリアルトランシーバ
    FMC #3: 80 LVDS (160シングルエンド) I/Oと8 GTX (12.5Gbps)シリアルトランシーバ
  • x4 SMAポート(外部パルスジェネレータによるクロック制御)
  • DDR3 SODIMM 8GBまでサポート(出荷は1GBモジュール)
  • 異なるインターフェース用のプログラマブルオシレータ(Silicon Labs Si570)
  • JTAGもしくはMicron G18 Embedded Flashによるコンフィグレーション
  • USB to UARTブリッジ
  • PCI Expressとスタンドアロン操作に対してATXおよびDC電源供給
  • LED、プッシュボタン

パーツナンバー
  • HTG-V7-PCIE-2000-2 (populated with V2000T-2 FPGA)
  • HTG-V7-PCIE-690-2 (populated with X690T-2 FPGA)
  • HTG-V7-PCIE-690-3 (populated with X690T-3 FPGA)
  • HTG-V7-PCIE-585-2 (populated with V585T-2 FPGA)

提供物

  • HTG-700ボード
  • PCI Expressドライバ for Windows/Linux (評価版)
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
  • ユーザ制約ファイル(UCF)
  • リファレンスデザイン:PCI Express Gen3 PIO, DDR3メモリコントローラ
  • リファレンスデモ:10G & 40G Ethernet (IPコアのライセンスに興味がある方向け)
