概要・特長

Xilinx Virtex UltraScale Quad ASIC/SOCエミュレーションプラットフォーム

市場で最大密度のXilinx Virtex UltraScale 440 FPGAを4つ(もしくは2つ)搭載しており、ASIC / SoCのエミュレーションとプロトタイピングに最適なプラットフォームです。
オンボード上の4個のFPGA間で効率的な通信が可能です。
また、12個のFMCコネクタにより、さまざまな規格や周辺機器をサポートする機能拡張を可能にしました。

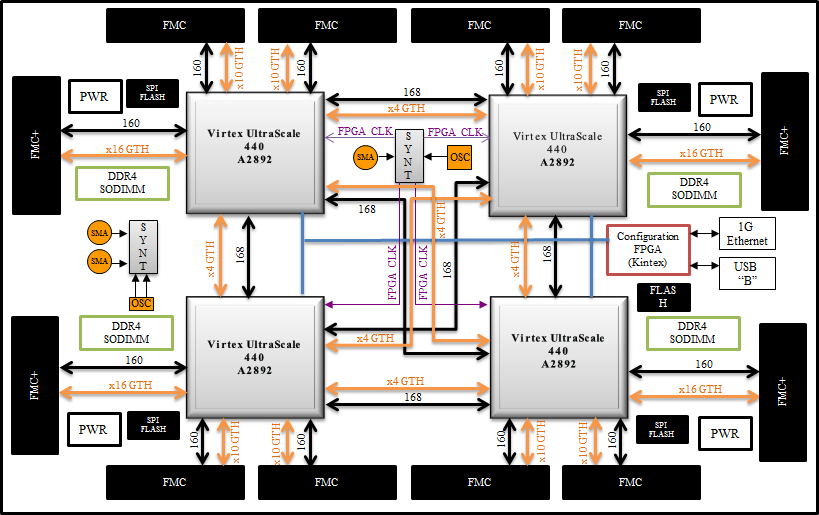

ブロック図

仕様

仕様
  • x4 or x2 Xilinx Virtex UltraScale 440 FPGAs
  • x1 Xilinx Kintex FPGA(制御およびコンフィグレーション用)
  • x12 FMC拡張コネクタ
  • x8 Vita57.1 FMCコネクタ(Quad FPGAの場合) それぞれ160シングルエンドI/Oと10 GTHシリアルトランシーバ
  • x4 Vita57.4 FMC+コネクタ(Quad FPGAの場合) それぞれ160シングルエンドI/Oと16 GTHシリアルトランシーバ
  • x4 DDR4 SODIMMソケット(それぞれ最大16GB,QUAD FPGAの場合は合計最大64GB)
  • コンフィグレーション用SPIフラッシュメモリコンポーネント
  • x1 Gigabit Ethernetポート
  • x1 USB 2.0 (B)ポート
  • JTAGポート
  • SMA or FMCとHTG Breakoutモジュールを介したPCI Expressインターフェース

パーツナンバー
  • HTG-VUS-QUAD440 (with four VUS440)
  • HTG-VUS-DUAL440 (with two VUS440)

提供物

  • HTG-847プラットフォーム
  • 電源
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
  • FPGA to FPGA differential link, MGT, DDR4およびIBERTのリファレンスデザイン

関連製品

その他

メーカー製品名概要
HiTech GlobalFMC-TO-FMCコネクタケーブルFMCコネクタケーブル(FMC-TO-FMC-9-88-86-OS/FMC-TO-FMC-9-88-86/FMC-TO-FMC-9-04-04/FMC-TO-FMC-5-88-88/FMC-TO-FMC-9-88-88)は、ベースとなる複数のキャリアカードを合わせて2個のハイピンカウント(HPC)もしくはローピンカウント(LPC)のコネクタタイプで接続するために利用できます。キャリアボードとドーターボードの拡張接続のためにも利用できます。
長さは5インチと9インチがあり、これらのFMCコネクタケーブルは各々のキャリアカードのIOピンへのアクセスを供給します。(パワーピンはボード-ボードのケーブルのための接続はありません。)

開発・評価ボード

メーカー製品名概要
HiTech GlobalHTG-FMC-SFP-OC-E10G/40G Ethernet FMCモジュール
HiTech GlobalHTG-FMC-X2QSFP+2ポートQSFP+ (40G or 56G) FMCモジュール
HiTech GlobalHTG-FMC-SFP-PLUS外部10G PHY 2ポートSFP+ FMCモジュール
HiTech GlobalHTG-FMC-X4SFP+4ポートSFP+ FMCモジュール
HiTech GlobalHTG-FMC-X10SFP+10ポートSFP+(10G)FMCモジュール
HiTech GlobalHTG-FMC-SMA-LVDS8ポートSMA/34差動ペアFMCモジュール
HiTech GlobalHTG-FMC-RS48542チャンネル RS485/RS422 FMCモジュール
HiTech GlobalHTG-FMC-PCIE-RCX8 PCI Express Gen1/2/3 Root FMCモジュール
HiTech GlobalHTG-FMC-2CX42-Port CX4搭載 FMCモジュール
HiTech GlobalHTG-FMC-ADS54-416ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-DAC39-IQ416ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-DAC39-IQ216ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-4SFP-4SATA4-Port SATA / 4-Port SFP+搭載 FMCモジュール
HiTech GlobalHTG-FMC-X2QSFP282ポートQSFP28(2x100G) FMCモジュール
HiTech GlobalHTG-FMC-GB-QSFP28QSFP28 (100G) Gearbox/Re-timer FMCモジュール
HiTech GlobalHTG-FMC-X24MSMP24ポート Mini SMP / GPPO FMC+モジュール
