HTG-747

HTG-747

概要・特長

Xilinx Virtex-7 Quad V2000T ASICエミュレーション/プロトタイピングボード

HTG-747はXilinx Virtex-7 V2000T FPGAを4つ搭載した、ASIC/SOCのエミュレーションとプロトタイピングに理想的なプラットフォームです。
3つのFPGA select I/Oバンクと、1つの4シリアルトランシーバが使用することにより、各FPGA間で幅広い通信バスを使うことができます。
各FPGAのI/Oバンクは、2つのHigh Pin Count(HPC)FMCコネクタと、1つのboard to boardコネクタにも接続されています。
この構成によりボードのデイジーチェーン接続での拡張が可能です。
さらに、HTG-747は最大4つまでのV7-FMCモジュール(HTG-777)のホストとして動作することが可能で、FPGAシステムの大規模クラスタを提供します。

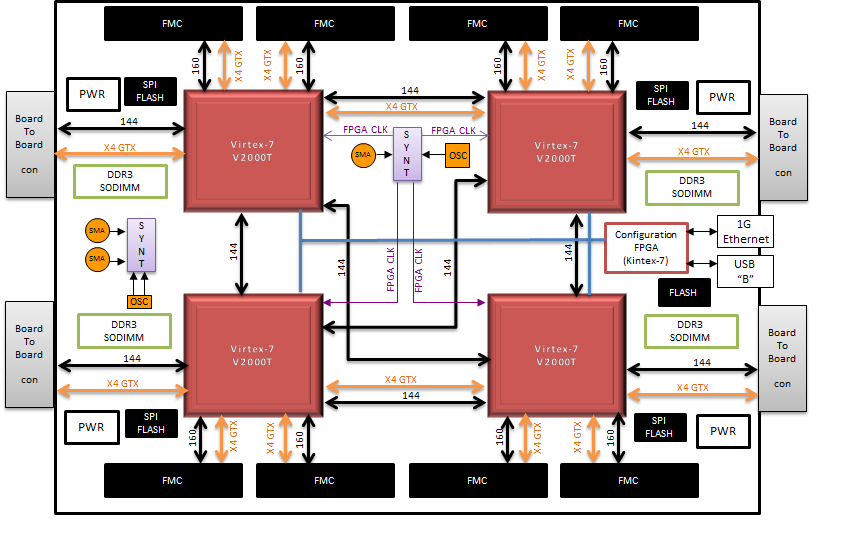

ブロック図

仕様

仕様
  • x4 Xilinx Virtex-7 XC7V2000T-FLG1925 FPGA
  • x1 Xilinx Kintex-7 FPGA (制御およびコンフィグレーション用)
  • x8 FMC HPCコネクタ
    トータルで1280シングルエンドI/Oと 32 GTXシリアルトランシーバ
  • x4 board-to-boardコネクタ
    2つの追加同一ボードもしくは拡張モジュール/プラットフォームへのインターフェース
  • x4 DDR3 SODIMM(それぞれ最大8GB、トータル32GB)
  • コンフィグレーション用SPIフラッシュメモリコンポーネント
  • x1 Gigabit Ethernetポート
  • x1 USB 2.0 (B)ポート

パーツナンバー
  • HTG-V7-QUAD-2000

提供物

  • HTG-747プラットフォーム
  • 電源
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
  • ユーザ制約ファイル(UCF)
  • DDR3メモリ リファレンスデザイン
