HTG-777

HTG-777

概要・特長

Xilinx Virtex-7 FPGA拡張FMCモジュール

HTG-777カードはXilinx Virtex-7 V2000T、X690T、またはV585T FPGAを1つ搭載した小型のFPGA開発ボードで、3個のHigh Pin Count (HPC) FMCコネクタ、UART/USBポート、DDR3 SODIMM (最大8GB)、フラッシュ、およびMGTベース拡張コネクタを搭載しています。

HTG-777は大規模なロジック、メモリ、I/Oバンド幅が要求されるFPGA開発に最適です。
単独のFPGAボードとしての使用だけでなく、同じカードを複数枚積み重ねたり、他のFPGAボードにFMCドーターカードとして接続できるように設計されています。

Stand Alone Mode:
単独のFPGAボードとして使用するモードです。
Xilinx Virtex-7 V2000Tを利用した大規模FPGA開発、ASICプロトタイピングやエミュレーションに対しては非常に小型のフォームファクタ(約14cmx11.4cm: 5 1/2″ x 4 1/2″)を実現します。

Stackable Mode:
ボード上のSamtec QSE/QTE (MGTsのみ)、または2つのFMCコネクタ(LVDS I/OおよびMGTs)を介して、複数のHTG-777モジュールを積み重ねるように接続することが可能です。
別々の電源供給がサポートされており、このモードでは複数モジュールをデイジーチェーン形式で接続させることができます。

FMC Mode:
HTG-777をFMCのドーターカードとして他のFMCベースのFPGAキャリアカードに接続することが可能です。

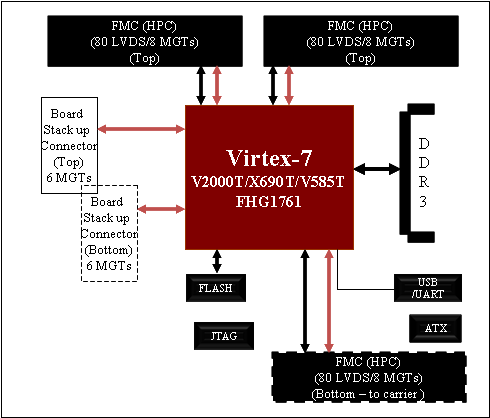

ブロック図

仕様

仕様
  • x1 Virtex-7 V2000T, X690T, or V585T FPGA (FHG1761パッケージ)
  • x3 FMC HPCコネクタ
    FMC #B & #C: それぞれ160シングルエンド(80 LVDS)I/Oと、8 GTX/GTHシリアルトランシーバ
      -FMCドーターカード、もしくはデザインのトータルロジックを拡大するための別な
      HTG-777カードを接続するために使用
    FMC #A: 160シングルエンド(80 LVDS)I/Oと、8 GTX/GTHシリアルトランシーバ
      -FPGAキャリアカードとの嵌合のために使用
  • x2 Samtec QSEとQTEコネクタ(6 GXT/GTXシリアルトランシーバ)
    I/O拡張もしくは複数V7-FMCモジュールの積み重ねに使用
  • x1 DDR3 SODIMMソケット 最大8GB(出荷は1GBモジュール)
  • コンフィグレーションとストレージ用フラッシュ
  • x1 USB/UARTポート
  • I2Cバススイッチ

パーツナンバー
  • HTG-V7-FMC-2000-2
  • HTG-V7-FMC-690-2
  • HTG-V7-FMC-690-3
  • HTG-V7-FMC-585-2

提供物

  • HTG-777
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
  • DDR3メモリコントローラリファレンスデザイン
