HTG-9100

HTG-9100

概要・特長

Xilinx Virtex UltraScale 900G光ネットワークプラットフォーム

HTG-9100はXilinx Virtex UltraScale VU095, VU125もしくはVU190を搭載しており、複数の100Gigポートと大容量DDR4メモリが必要なハイエンドな光ネットワークアプリケーションに理想的なプラットフォームです。
このボードは、24GTH(16G)シリアルトランシーバと、80 LVDS I/Oに対応するFMC+(Vita 57.4)ポートが搭載されており、簡単かつ迅速に機能を拡張することができるフレキシブルなアーキテクチャになっています。

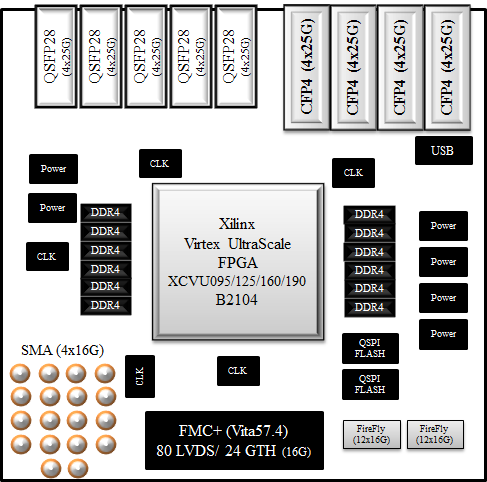

ブロック図

仕様

仕様
  • Xilinx Virtex UltraScale FPGA VU095、VU125、または VU190 を1つ搭載
  • x4 CFP4ポート (4x100G)
  • x5 QSFP28ポート(5x100G) ※VU095 FPGA搭載モデルはx4 QFSP28ポート
  • x1 FMC+(Vita57.4) 拡張コネクタ
    80 LVDS (160シングルエンド)と24 GTH(16G) シリアルトランシーバ
  • x1 Samtec FireFlyポート with 12 GTHトランシーバ(VU190 FPGAで使用可能)
  • x4 SMAポート(4x16G)
  • 独立した2つのバンクのDDR4 (72-bit)メモリコンポーネント(合計10個、5GB)
  • コンフィグレーションのためのQSPIフラッシュ
  • USB/UART
  • プログラマブルクロック
  • IP保護回路

パーツナンバー
  • HTG-VUS-OPTIC-095
  • HTG-VUS-OPTIC-125
  • HTG-VUS-OPTIC-190

提供物

  • HTG-9100プラットフォーム
  • ATX電源
  • DDR4メモリコントローラのリファレンスデザイン
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
