HTG-707

HTG-707

概要・特長

Xilinx Virtex-7 光インターフェース(10G/40G/100G)FPGAプラットフォーム

Virtex-7 FPGAを搭載し、1個のCFP(1x100G)、10個のSFP+(10x10G)、1個のQSFP+(1x40G)、1個のFMCコネクタ(34シングルエンドI/Oと最大8GTHシリアルトランシーバ)などをインターフェースとして備えた10G/40G/100Gネットワーク開発プラットフォームです。

HTG-707は10G/40G/100Gサブシステムの構築に必要なもっとも基本的な機能ブロックを提供する開発プラットフォームで、Xilinx Virtex-7 X485T、X690T、またはV2000T FPGAを1つ搭載することができます。さらにHTG-707は、ハイエンドなシリアルインターコネクタ(CFP、QSFP+、SFP+)、FMC(FPGA Mezzanine Card)コネクタや、メモリ(RLDRAM 3、DDR3およびQDR II)インターフェースのような高性能な機能ブロックに加えて、 FMCやCFP/SFP+/QSFP+変換モジュールにを介した上位層のデータ処理部に接続するためのシンプルなユーザーインターフェースを提供します。

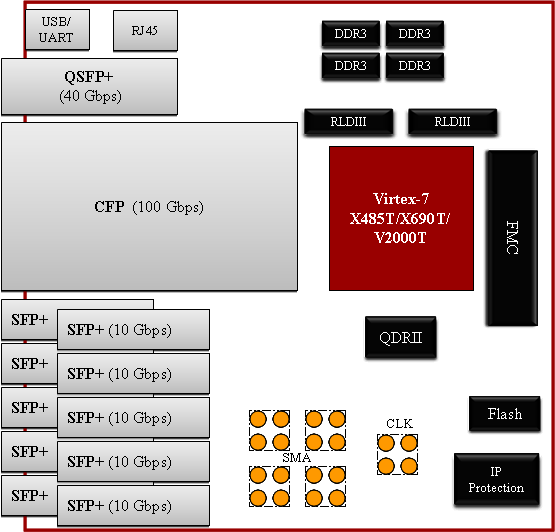

ブロック図

仕様

仕様
  • Xilinx Virtex-7 XC7VX485T、XC7VX690T、 または XC7V2000T FPGAを1つ搭載
  • x1 CFPポート(1x100Gig)
  • x10 SFP+ポート(10x10Gig)
  • x1 QSFP+ポート(1x40Gig) 、もしくはQSFP+ to SFP+変換ケーブルを使用することで x8 SFP+ポート
  • x4 SMA ports with external clock control
  • x1 FMCコネクタ(Vita57)
    4シリアルトランシーバ(X485Tモデル)と34シングルエンド(1.8V) I/O
    8シリアルトランシーバ(X690TおよびV2000Tモデル)と34シングルエンド(1.8V) I/O
  • x1 USB/UARTポート
  • x1 RJ45ポート
  • DDR3 (x32)メモリコンポーネント
  • RLDRAM IIIメモリコンポーネント
  • QDR2 II (72 or 144 mbit)メモリコンポーネント
  • コンフィグレーションフラッシュ

パーツナンバー
  • HTG-V7-OPTIC-PRO-485 (with more DDR3 memory)
  • HTG-V7-OPTIC--PRO-690 (with more DDR3 memory)
  • HTG-V7-OPTIC-PRO-2000 (with more DDR3 memory)

提供物

  • HTG-707プラットフォーム
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
  • 40G/100GIGリファレンスデモ(IPコアのライセンスに興味がある方向け)
  • Xilinx MIGベースのDDR3、QDRIIメモリコントローラ
