HTG-FMC-SMA-LVDS

HTG-FMC-SMA-LVDS

概要・特長

8ポートSMA/34差動ペアFMCモジュール

このボジュールは、32個のSMAコネクタ(18GHz)を介して、ホストFPGAのシリアルトランシーバへのアクセスと、スタンダードピンヘッダを介した34組の差動信号(または68シングルエンド信号)へのアクセスを提供します。シリアルトランシーバに対するリファレンスクロックは、2組のSMAコネクタと外部クロックジェネレータを介して提供されます。

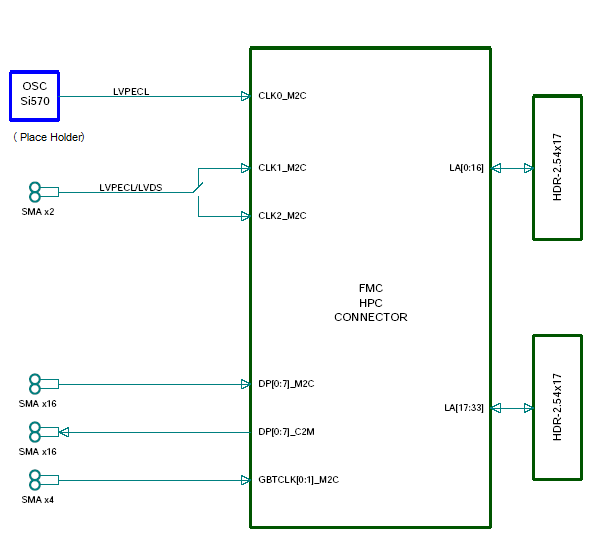

ブロック図

仕様

仕様
  • x32 SMAコネクタ (ホストFPGAの合計8シリアルトランシーバへのアクセス)
  • x6 SMAコネクタ (外部差動クロック)
      x4: GBTCLK[0:1]_M2C (Gigabit Transceiver Clocks – Mezzanine to Carrier)
      x2: CLK_M2C (LVPECL/LVDS)
  • LVDS信号34ペアへのアクセスを提供するピンヘッダ(FMC LA0 to LA33)
  • プログラマブルオシレータのためのプレースホルダ
  • EEPROM
  • FMC HPCコネクタ

パーツナンバー
  • HTG-FMC-SMA-LVDS

提供物

  • HTG-FMC-SMA-LVDSボード

関連製品

メーカーWebサイトをご参照下さい。
http://www.hitechglobal.com/FMCModules/FMC_SMA_LVDS.htm
