HTG-910

HTG-910

概要・特長

Xilinx Virtex® UltraScale+™ Low-Profile PCI Express 開発プラットフォーム

HTG-910は、Xilinx Virtex® UltraScale+™ VU5P、VU9P、VU13P、またはUltraScale VU190 FPGAのいずれかを搭載したロープロファイル対応のネットワークカードです。8レーンのPCI Express Gen 4、フロントパネルに100G(4x28G)QSFP28ポートが2ポート、34GBのDDR4メモリ、フロントパネルに100G(4x28G)Samtec FireFlyポートが2ポート、高速メザニンカード(FireFly、CXP、QSFP28、SFP28、およびHybrid Memory Cube)をサポートする16個のシリアルトランシーバにアクセスできるZ-Ray拡張ポートが1ポート搭載されています。
HTG-910は量産などの多量でのご提供も可能ですのでお問い合わせください。

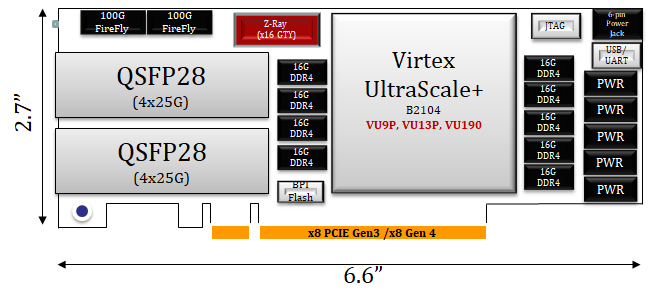

ブロック図

HTG-910ブロック図

仕様

仕様
  • x1 Xilinx Virtex® UltraScale+™ VU9P または VU13P または UltraScale VU190 FPGA
  • x8 PCI Express Gen 4 end-point (スタンダード ロープロファイル フォームファクタ)
  • x2 QSFP28ポート (それぞれ100Gbps)
  • x2 Samtec FireFlyポート (それぞれ100Gbps)
  • x3 DDR4 memory コンポーネント (独立したメモリバンクで構成、合計34GB)
  • x1 Z-RAY expansion port providing access to up to 16 GTY (30.5Gbps) serial transceivers, control pins, and power for hosting mezzanine cards
  • x1 Z-RAYポート(最大16個のGTY(30.5Gbps)シリアルトランシーバ、制御ピン、およびメザニンカードのホスト用電源へのアクセス用)
  • x1 コンフィグレーション用BPIフラッシュ
  • 構成コードごとにx1 BPIフラッシュメモリ(1Gb)コンポーネント
  • JTAGポート(コンフィグレーション、デバッグ用途)
  • x1 USB/UARTポート
  • IP保護回路
  • PCI Expressとスタンドアロン操作の両方に対応 *スタンドアロン操作時はDC 12V/8A入力に対応

提供物

  • HTG-910プラット―フォーム
  • ユーザーマニュアル
  • 回路図(検索可能なPDFフォーマット)
  • PCIEとDDR4メモリのリファレンスデザイン

関連製品

開発・評価ボード

メーカー製品名概要
HiTech GlobalHTG-ZR-HMCHybrid Memory Cube (HMC)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-X3SFP+3ポートSFP+ (3x10G)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-X2QSFP+2ポートQSFP+ (2x40G)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-FF12x14G FireFly搭載 Z-RAYモジュール (12Tx and 12Rx)
HiTech GlobalHTG-ZR-CXPCXP (12x10G)搭載 Z-RAYモジュール
