Xilinx Zynq® UltraScale+™ MPSoC PCI Express 開発プラットフォーム

HTG-Z920は、Xilinx Zynq® UltraScale+™ ZU11-2、ZU17-2、ZU19-2、またはZU19-1 FPGAのいずれかを搭載し、大規模なFPGAゲートサイズ、幅広いI/O、また拡張可能なDDR4メモリへのアクセスを提供するFPGAボードです。Vita 57.4準拠のHigh-Pin-Count FPGAメザニンカードとして、FMC+を1ポート、FMCを1ポート、 高速ZRAYポート 1ポートを搭載。FMC+ポートは、計160のシングルエンドFPGA I/Oと、16個のGTY(30.5Gbps)シリアルトランシーバへのアクセスを提供します。FMCポートは、36個のMIO(プロセッサ)と4個のGTRシリアルトランシーバへのアクセスを提供します。 ZRAYポートは、FPGAの16個のGTHシリアルトランシーバへのアクセスを提供します。メモリインターフェースとしては、1つの72ビットECC DDR4 SODIMMソケットが搭載されており、最大16GBのSDRAMメモリにアクセスできます。プロセッサからのアクセスとしては、最大4GBのDDR4メモリ(現在2GBで出荷)がサポートされています。 高性能シリアルメモリ用のHiTech Global 4GBハイブリッドメモリキューブ(HMC) FMC +モジュールもご使用することが可能です。
本ボードはPCI Expressおよびスタンドアロンモードで使用でき、6ピンMolex PCIeコネクタを介して電源供給が可能です。

ブロック図

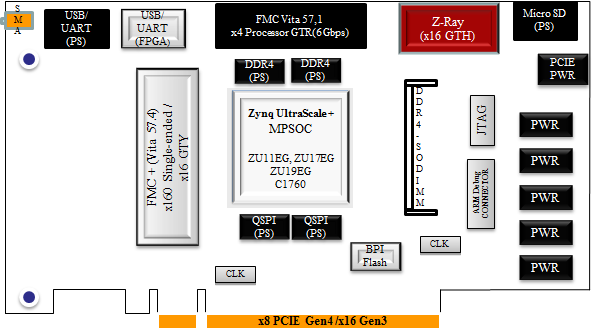

HTG-Z920ブロック図

仕様

仕様
  • Xilinx Zynq® UltraScale+™ MPSOC ZU11EG または ZU17EG または ZU19EG in C1760 パッケージ
  • x8 PCI Express Gen4 または x16 PCI Express Gen3
  • x1 Vita57.4準拠 FPGAメザニンコネクタ(FMC+) *160個のシングルエンドI/Oと16個のGTY(32.75Gbps)シリアルトランシーバ搭載
  • x1 Vita57.1準拠 メザニンコネクタ(FMC) *ARMプロセッサGPIO、 4個のGTR (6Gbps)シリアルトランシーバ搭載
  • 高速/高性能なZ-RAYインターフェイス *16個のGTH (16.3Gbps)シリアルトランシーバ、制御用I/O、12.0V and 3.3V電源ピン (利用可能なモジュール:Hybrid Memory Cube (HMC), SFP+, QSFP+, CXP, FireFly)
  • 独立メモリしたメモリ ‐ FPGA用 DDR4(最大16GB SODIMM)、ARMプロセッサ用(2GB)
  • コンフィグレーション用フラッシュ
  • x1 MicroSD (プロセッサ用)
  • x2 USB/UART (FPGA側とプロセッサ側)
  • プログラマブルクロック(I2Cバス経由でプログラム可能)
  • ARM用デバッグヘッダ
  • FPGA JTAGヘッダ
  • 外部同期クロックポート
  • PCI Expressとスタンドアロン操作の両方に対応 *スタンドアロン操作時はDC 12V/8A入力に対応

提供物

  • ハードウェア
    -HTG-Z920 Xilinx Zynq® UltraScale+™ プラットフォーム
  • リファレンスデザイン
    -x8 PCI Express
    -DDR4 SODIMM Memory Controller (programmable side)
    -DDR4 component Memory Controller (processor side)
    -U-boot/Petalinux
  • ドキュメント
    -ユーザーマニュアル
    -回路図(検索可能なPDFフォーマット)

関連製品

その他

メーカー製品名概要
HiTech GlobalFMC-TO-FMCコネクタケーブルFMCコネクタケーブル(FMC-TO-FMC-9-88-86-OS/FMC-TO-FMC-9-88-86/FMC-TO-FMC-9-04-04/FMC-TO-FMC-5-88-88/FMC-TO-FMC-9-88-88)は、ベースとなる複数のキャリアカードを合わせて2個のハイピンカウント(HPC)もしくはローピンカウント(LPC)のコネクタタイプで接続するために利用できます。キャリアボードとドーターボードの拡張接続のためにも利用できます。
長さは5インチと9インチがあり、これらのFMCコネクタケーブルは各々のキャリアカードのIOピンへのアクセスを供給します。(パワーピンはボード-ボードのケーブルのための接続はありません。)

開発・評価ボード

メーカー製品名概要
HiTech GlobalHTG-FMC-ADS54-416ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-DAC39-IQ416ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-DAC39-IQ216ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-X4SFP+4ポートSFP+ FMCモジュール
HiTech GlobalHTG-FMC-X10SFP+10ポートSFP+(10G)FMCモジュール
HiTech GlobalHTG-FMC-SMA-LVDS8ポートSMA/34差動ペアFMCモジュール
HiTech GlobalHTG-FMC-SFP-OC-E10G/40G Ethernet FMCモジュール
HiTech GlobalHTG-FMC-X2QSFP+2ポートQSFP+ (40G or 56G) FMCモジュール
HiTech GlobalHTG-FMC-SFP-PLUS外部10G PHY 2ポートSFP+ FMCモジュール
HiTech GlobalHTG-FMC-RS48542チャンネル RS485/RS422 FMCモジュール
HiTech GlobalHTG-FMC-PCIE-RCX8 PCI Express Gen1/2/3 Root FMCモジュール
HiTech GlobalHTG-FMC-4SFP-4SATA4-Port SATA / 4-Port SFP+搭載 FMCモジュール
HiTech GlobalHTG-FMC-X24MSMP24ポート Mini SMP / GPPO FMC+モジュール
HiTech GlobalHTG-FMC-GB-QSFP28QSFP28 (100G) Gearbox/Re-timer FMCモジュール
HiTech GlobalHTG-ZR-HMCHybrid Memory Cube (HMC)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-X3SFP+3ポートSFP+ (3x10G)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-X2QSFP+2ポートQSFP+ (2x40G)搭載 Z-RAYモジュール
HiTech GlobalHTG-ZR-FF12x14G FireFly搭載 Z-RAYモジュール (12Tx and 12Rx)
HiTech GlobalHTG-ZR-CXPCXP (12x10G)搭載 Z-RAYモジュール
HiTech GlobalHTG-FMC-14ADC-16DACデュアル14ビットADC(3GSPS)/デュアル16ビットDAC(12.6GSPS) FMCモジュール(Vita57.1)
HiTech GlobalHTG-FMC-X6QSFP286ポートQSFP28(6x100G)/ QSFP +(6x40Gまたは6x56G)FMC +モジュール(Vita57.4)
HiTech GlobalHTG-FMC-X4QSFP284ポートQSFP28(4x100G)/ QSFP +(4x40Gまたは2x56G)FMC +モジュール(Vita57.4)
HiTech GlobalHTG-FMC-HMC-4GHybrid Memory Cube (HMC) FMCモジュール (Vita57.4) ※2GB もしくは 4GB
HiTech GlobalHTG-FMC-X4SMA4ポート SMA FMCモジュール (Vita57.1) ※1セットでの提供
HiTech GlobalHTG-FMC-X2CXP120G(12x10G)/ 150G(12x12.5G)/ 100G(10x10G)CXP FMC +モジュール(Vita57.4)
