HTG-Z999

HTG-Z999

概要・特長

Xilinx Zynq® UltraScale+™ FMC プラットフォーム

HTG-Z999は、Xilinx Zynq UltraScale+™ ZU6EG、9EG、または15EG FPGAのいずれかを搭載し、複数の拡張ポート、および独自のアーキテクチャを採用しています。Vita57.1またはVita57.4準拠のFPGAキャリアボード、またはスタンドアロンのホストモジュールとして、FPGAゲートサイズや処理性能を追加するドーターカードとして使用できます。HTG-Z999 ZYNQ UltraScale+™ プラットフォームのモジュラーアーキテクチャは、2つのVita57.1 FPGAメザニンコネクタ(FMC オス/メス1つずつ)とSamtec Z-Rayインターポーザを提供します。 オスのFMCコネクタは背面に取り付けられており、Vita57.1またはVita57.4 FPGAキャリアボードとシングルエンド、またはGTHシリアルI/Oを介して接続され、FPGAの処理能力とゲートサイズの拡張に利用できます。 メスのFMCコネクタは前面に取り付けられており、ARMプロセッサのシングルエンドおよびGTRシリアルI/Oへのアクセスを提供します。 HTG High-speed ZRAYバスは、FPGA(PL)の12個のGTHシリアルトランシーバ、シングルエンドI /Oピン(制御機能用)、ハイブリッドメモリキューブ(HMC)などの、QSFP +、SFP +、FireFly、およびCXPインターフェース搭載のドータカードとのアクセスインタフェースとしての調整可能な電源を提供します。

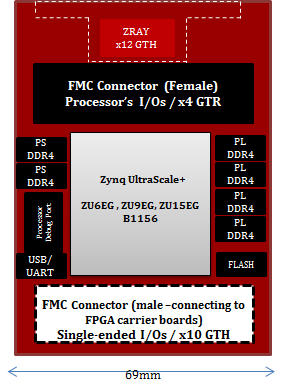

ブロック図

HTG-Z999ブロック図

仕様

仕様
  • Xilinx Zynq® UltraScale+™ ZU6EG または 9EG または 15EG FPGA in B1156 パッケージ
  • x2 Vita57.1準拠 FPGAメザニンコネクタ (FMC)
    - オスコネクタ FPGA キャリアボード(ドーターカードモード)
    - メスコネクタ プロセッサI/O (キャリアカードモード)
  • 高速/高性能なZ-RAYインターフェイス *12個のGTH シリアルトランシーバ、制御用I/O、12.0V and 3.3V電源ピン (利用可能なモジュール:Hybrid Memory Cube (HMC), SFP+, QSFP+, CXP, Samtec FireFly)
  • DDR4 (x10) ARMプロセッササイド2.5GB、FPGAサイド 2.5GB
  • コンフィグレーション用フラッシュ
  • ARM用デバッグポート
  • USB/UART
  • プログラマブルクロック(I2Cバス経由でプログラム可能)
  • XADCヘッダ
  • JTAGヘッダ

提供物

  • ハードウェア
    -HTG-Z999 ボード
  • リファレンスデザイン
    -DDR4 memory controller
  • ドキュメント
    -ユーザーマニュアル
    -回路図(検索可能なPDFフォーマット)
