Xilinx Virtex® UltraScale+™ PCI Express Gen4 開発プラットフォーム

HTG-930は、Xilinx Virtex® UltraScale+™ VU9P、VU13P、またはUltraScale VU190 FPGAのいずれかを搭載し、大規模なFPGAゲートサイズ、幅広いI/O、また様々なプログラマブル性が要求されるアプリケーションへのメモリアクセスを提供します。HTG-930アーキテクチャでは、Vita 57.4準拠の High-Pin-Count FPGAメザニンカード(FMC+)コネクタを採用しており、簡単に、また多様に機能拡張が可能です。FMC+ポートは、計370個のシングルエンドFPGA I/Oと、56個のGTY(30.5Gbps)シリアルトランシーバへのアクセスを提供します。多様なFMC(QSFP +、SFP +、USB 3.0、ADCなど)とFMC +(CFP8、CXP、HMC、MSMP / GPPOなど)のドーターカードが用意されており、拡張性も十分です。メモリインターフェースとしては、1つの72ビットECC DDR4 SODIMMソケットが搭載されており、最大16GBのSDRAMメモリにアクセスすることが可能です。また高性能シリアルメモリ用のHiTech Global 4GBハイブリッドメモリキューブ(HMC)FMC+モジュールも利用することが可能です。本ボードは、PCI Expressおよびスタンドアロンモードで使用することができ、6ピン Molex PCIeコネクタを介して電源供給されます。

ブロック図

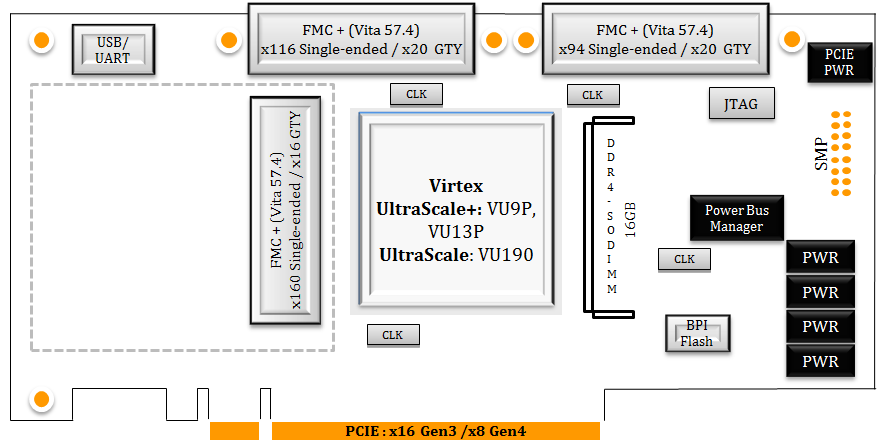

HTG-930ブロック図

仕様

仕様
  • x1 Xilinx Virtex® UltraScale+™ VU9P または VU13P または UltraScale VU190 FPGA in B2104 パッケージ
  • x16 PCI Express Gen 3 / x8 PCI Express Gen4 end point
  • x1 DDR4 SODIMMソケット(最大16GB - 標準品として4GBで出荷します)
  • x3 FMC+ ポート(Vita 57.4準拠) *373個のシングルエンドFPGA I/O、56個のGTY(30.5G)シリアルトランシーバへのアクセスを提供(Vita57.1準拠のFMCドーターカードも、Vita57.4準拠のFMC+ポートに接続可能)
  • x4 MSMP/GPPOポート(最大4つのGTYシリアルトランシーバへのアクセスを提供)
  • XDACヘッダ
  • x1 USB to UARTポート
  • x1 コンフィグレーション用BPIフラッシュ(1Mb)
  • JTAGポート(コンフィグレーション、デバッグ用途)
  • x1 8個のGPIO用ヘッダ
  • Ultra low-jitter Programmable oscillators & clock generators
  • x1 IP保護回路
  • 電源管理バス
  • PCI Expressとスタンドアロン操作の両方に対応 *スタンドアロン操作時はDC 12V/8A入力に対応

提供物

  • ハードウェア
    -HTG-930 プラットフォーム
  • リファレンスデザイン
    -PCI Express and DDR4 memory controller
  • ドキュメント
    -ユーザーマニュアル
    -回路図(検索可能なPDFフォーマット)

関連製品

その他

メーカー製品名概要
HiTech GlobalFMC-TO-FMCコネクタケーブルFMCコネクタケーブル(FMC-TO-FMC-9-88-86-OS/FMC-TO-FMC-9-88-86/FMC-TO-FMC-9-04-04/FMC-TO-FMC-5-88-88/FMC-TO-FMC-9-88-88)は、ベースとなる複数のキャリアカードを合わせて2個のハイピンカウント(HPC)もしくはローピンカウント(LPC)のコネクタタイプで接続するために利用できます。キャリアボードとドーターボードの拡張接続のためにも利用できます。
長さは5インチと9インチがあり、これらのFMCコネクタケーブルは各々のキャリアカードのIOピンへのアクセスを供給します。(パワーピンはボード-ボードのケーブルのための接続はありません。)

開発・評価ボード

メーカー製品名概要
HiTech GlobalHTG-FMC-ADS54-416ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-DAC39-IQ416ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-DAC39-IQ216ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-X4SFP+4ポートSFP+ FMCモジュール
HiTech GlobalHTG-FMC-X10SFP+10ポートSFP+(10G)FMCモジュール
HiTech GlobalHTG-FMC-SMA-LVDS8ポートSMA/34差動ペアFMCモジュール
HiTech GlobalHTG-FMC-SFP-OC-E10G/40G Ethernet FMCモジュール
HiTech GlobalHTG-FMC-X2QSFP+2ポートQSFP+ (40G or 56G) FMCモジュール
HiTech GlobalHTG-FMC-SFP-PLUS外部10G PHY 2ポートSFP+ FMCモジュール
HiTech GlobalHTG-FMC-RS48542チャンネル RS485/RS422 FMCモジュール
HiTech GlobalHTG-FMC-PCIE-RCX8 PCI Express Gen1/2/3 Root FMCモジュール
HiTech GlobalHTG-FMC-4SFP-4SATA4-Port SATA / 4-Port SFP+搭載 FMCモジュール
HiTech GlobalHTG-FMC-X24MSMP24ポート Mini SMP / GPPO FMC+モジュール
HiTech GlobalHTG-FMC-GB-QSFP28QSFP28 (100G) Gearbox/Re-timer FMCモジュール
HiTech GlobalHTG-FMC-14ADC-16DACデュアル14ビットADC(3GSPS)/デュアル16ビットDAC(12.6GSPS) FMCモジュール(Vita57.1)
HiTech GlobalHTG-FMC-X6QSFP286ポートQSFP28(6x100G)/ QSFP +(6x40Gまたは6x56G)FMC +モジュール(Vita57.4)
HiTech GlobalHTG-FMC-X4QSFP284ポートQSFP28(4x100G)/ QSFP +(4x40Gまたは2x56G)FMC +モジュール(Vita57.4)
HiTech GlobalHTG-FMC-HMC-4GHybrid Memory Cube (HMC) FMCモジュール (Vita57.4) ※2GB もしくは 4GB
HiTech GlobalHTG-FMC-X4SMA4ポート SMA FMCモジュール (Vita57.1) ※1セットでの提供
HiTech GlobalHTG-FMC-X2CXP120G(12x10G)/ 150G(12x12.5G)/ 100G(10x10G)CXP FMC +モジュール(Vita57.4)
