HTG-9200

HTG-9200

概要・特長

Xilinx Virtex® UltraScale+™ Optical Networking 開発プラットフォーム

Xilinx Virtex® UltraScale+™ VU13P、VU9P、またはUltraScale VU190(B2104パッケージ)を搭載したHTG-9200開発プラットフォームは、複数のQSFP28(100Gまたは40G)ポートとDDR4メモリリソースを必要とするハイエンドの光ネットワークアプリケーションに最適です。ボードの柔軟なアーキテクチャにより、24 GTY(VU190 FPGA搭載時はGTH)シリアルトランシーバと160個のシングルエンドI/Oを備えたFMC +(Vita57.4)ポートで、簡単かつ迅速に拡張できます。
HiTech Globalは、ボードに追加機能(Hybrid Memory Cube (4G), CFP8 (16x25G), ADC/DAC, USB 3.0, CXP (12x10G), PCI Express, ギガビットイーサネット, ハイエンドプロセッサ等)を追加するための幅広いVita57.x FMC / FMC +ドーターカードを提供します。
HTG-9200プラットフォームは、全てのベンダーが提供するVita57.4または57.1準拠のドーターカードをホストします。HTG-9200プラットフォームは、2つのSamtec FireFly(光ファイバまたは銅線)ポートでもサポートされており、合計12個のRx / Tx GTY / GTHトランシーバに最大16Gbpsのデータレートでアクセスできます。

ブロック図

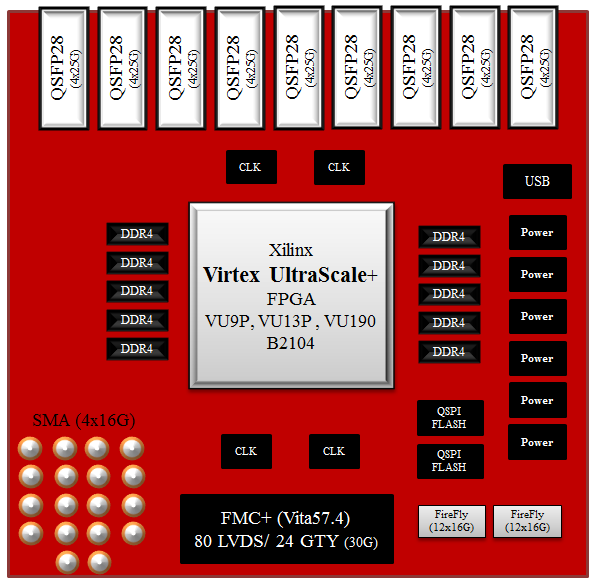

HTG-9200ブロック図

仕様

仕様
  • Xilinx Virtex® UltraScale+™/UltraScale FPGA (VU09P, VU13PまたはVU190)
  • x9 QSFP28ポート(9x100G or 9x40G)
  • x1 FMC+ (Vita57.4準拠)ポートおよび160個のシングルエンドと24個のGTY (GTH) シリアルトランシーバー
  • x1 Samtec FireFlyポートおよび12個のGTY/GTHトランシーバー
  • x4 SMAポート(4x16G)
  • DDR4 - 合計10個の72ビットメモリ・コンポーネント(5GB)を持つ2つの独立バンク
  • x2 コンフィグレーション向けのQSPIフラッシュデバイス
  • x1 USB/UARTポート
  • IP保護回路
  • 超低ジッタプログラマブルクロックジェネレータ
  • SMAまたはFMCを介するPCI ExpressインターフェースとHTG PCIe/SMAブレークアウトモジュール

提供物

  • ハードウェア
    -HTG-9200 プラットフォーム
    -ATX電源
  • リファレンスデザイン
    -DDR4 memory controller
  • ドキュメント
    -ユーザーマニュアル
    -回路図(検索可能なPDFフォーマット)
