Xilinx Virtex®-7 GTX/GTH Serial Transceiver Characterization 開発プラットフォーム

HTG-756は、オンボードのVirtex®-7 V485T/550T/690T FPGAの最大76 GTX(12.5Gbps)またはGTH(13.1Gbps)シリアルトランシーバの特性評価および測定に理想的なプラットフォームです。基準クロックと共に各GTX/GTHシリアルトランシーバクワッドは1つのSamtec BullsEyeコネクタに接続されています(連動したSMAケーブルの使用が必要です)。2つのHigh Pin Count(HPC)FPGAメザニンコネクタ(FMC)は、最大20個のGTH.GTXシリアルトランシーバと160個のシングルエンドI/Oを提供します。

ブロック図

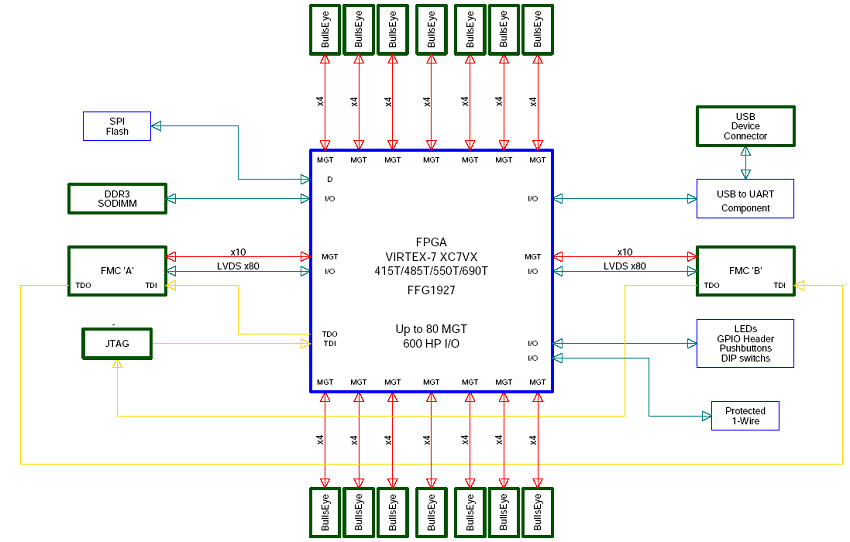

HTG-756ブロック図

仕様

仕様
  • Xilinx Virtex®-7 X690T(GTH搭載)またはV485T(GTX搭載)シリアルトランシーバー
  • x14 X690T FPGA内56 GTH シリアルトランシーバー (12 quads ) へアクセス可能なSamtec BullsEyeコネクタ
  • x2 FPGA メザニンコネクタ (FMC)および160個のシングルエンドI/O10 GTH シリアルトランシーバー (合計20)
  • x1 最大8GBメモリ対応のDDR3 SODIMM ソケット (裏面に設置) - DDR3 SODIMM(2GB)と同梱
  • 2x16 一般利用IOヘッダー
  • オンボードスーパークロック
  • コンフィグレーションフラッシュ
  • UART/USB ポート

提供物

  • HTG-756ボード

関連製品

その他

メーカー製品名概要
HiTech GlobalFMC-TO-FMCコネクタケーブルFMCコネクタケーブル(FMC-TO-FMC-9-88-86-OS/FMC-TO-FMC-9-88-86/FMC-TO-FMC-9-04-04/FMC-TO-FMC-5-88-88/FMC-TO-FMC-9-88-88)は、ベースとなる複数のキャリアカードを合わせて2個のハイピンカウント(HPC)もしくはローピンカウント(LPC)のコネクタタイプで接続するために利用できます。キャリアボードとドーターボードの拡張接続のためにも利用できます。
長さは5インチと9インチがあり、これらのFMCコネクタケーブルは各々のキャリアカードのIOピンへのアクセスを供給します。(パワーピンはボード-ボードのケーブルのための接続はありません。)

開発・評価ボード

メーカー製品名概要
HiTech GlobalHTG-FMC-ADS54-416ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-DAC39-IQ416ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-DAC39-IQ216ビットADC / DAC FMCモジュール
HiTech GlobalHTG-FMC-X4SFP+4ポートSFP+ FMCモジュール
HiTech GlobalHTG-FMC-X10SFP+10ポートSFP+(10G)FMCモジュール
HiTech GlobalHTG-FMC-SMA-LVDS8ポートSMA/34差動ペアFMCモジュール
HiTech GlobalHTG-FMC-SFP-OC-E10G/40G Ethernet FMCモジュール
HiTech GlobalHTG-FMC-X2QSFP+2ポートQSFP+ (40G or 56G) FMCモジュール
HiTech GlobalHTG-FMC-SFP-PLUS外部10G PHY 2ポートSFP+ FMCモジュール
HiTech GlobalHTG-FMC-RS48542チャンネル RS485/RS422 FMCモジュール
HiTech GlobalHTG-FMC-PCIE-RCX8 PCI Express Gen1/2/3 Root FMCモジュール
HiTech GlobalHTG-FMC-4SFP-4SATA4-Port SATA / 4-Port SFP+搭載 FMCモジュール
HiTech GlobalHTG-FMC-X24MSMP24ポート Mini SMP / GPPO FMC+モジュール
HiTech GlobalHTG-FMC-GB-QSFP28QSFP28 (100G) Gearbox/Re-timer FMCモジュール
HiTech GlobalHTG-FMC-14ADC-16DACデュアル14ビットADC(3GSPS)/デュアル16ビットDAC(12.6GSPS) FMCモジュール(Vita57.1)
HiTech GlobalHTG-FMC-X6QSFP286ポートQSFP28(6x100G)/ QSFP +(6x40Gまたは6x56G)FMC +モジュール(Vita57.4)
HiTech GlobalHTG-FMC-X4QSFP284ポートQSFP28(4x100G)/ QSFP +(4x40Gまたは2x56G)FMC +モジュール(Vita57.4)
HiTech GlobalHTG-FMC-HMC-4GHybrid Memory Cube (HMC) FMCモジュール (Vita57.4) ※2GB もしくは 4GB
HiTech GlobalHTG-FMC-X4SMA4ポート SMA FMCモジュール (Vita57.1) ※1セットでの提供
HiTech GlobalHTG-FMC-X2CXP120G(12x10G)/ 150G(12x12.5G)/ 100G(10x10G)CXP FMC +モジュール(Vita57.4)
