ディスプレイポートIP・HDMI前方誤り訂正IP

概要・特徴

DisplayPort™ 1.4 および HDMI^® 2.1 FEC IP コアは、エンドユーザーにグリッチのない視覚体験を提供するとともに、設計者が VESA^® Display Stream Compression (DSC) を使用してより高い解像度およびリフレッシュレートに到達できるようにします。
特徴：
VESA DSCおよびVDC-Mのビデオ圧縮性能
VESA DSCおよびVDC-M IPコアは、モバイル、AR/VR、車載ディスプレイのアプリケーション向けに、視覚的にロスレスなビデオ圧縮を実現します。

VESA DSC IPコアは、あらゆる画像を8ビット/ピクセル（bpp）に圧縮することができ、24 bppの画像では3倍、30 bppの画像では3.75倍の圧縮比を実現します。VDC-Mコアは、より高度なビデオエンコードツールを使用し、さらに高い圧縮率を必要とするアプリケーションのために、より高い圧縮率を実現します。VDC-Mは30bppの非圧縮画像を6bppに圧縮することができ、一部のユースケースでは6倍の圧縮率で視覚的にロスレス化することが可能です。

VESA DSCおよびVDC-M IPコアは、RambusのMIPI DSI-2コントローラコア、および選択したC/D-PHYと組み合わせて、完全なディスプレイソリューションを構成することが可能です。

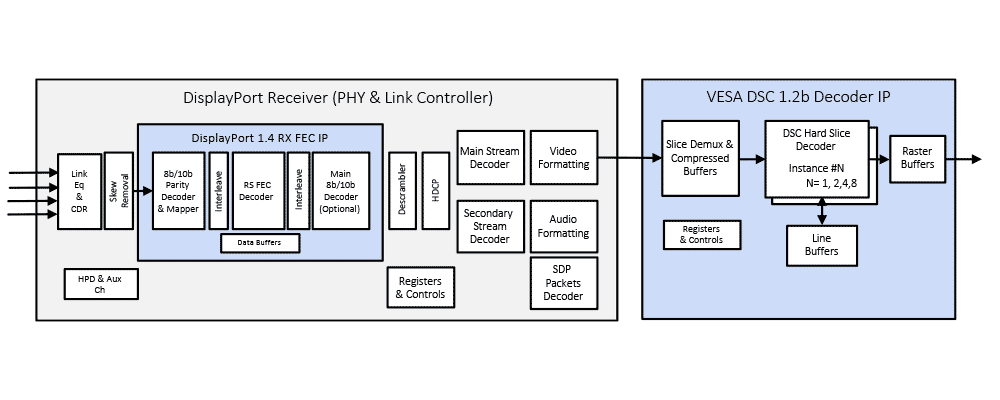

ブロック図ファイル名

仕様

DisplayPort 1.4 FEC TxおよびRx

VESA DisplayPort 1.4準拠
リード・ソロモンRS（254,250）FEC、10ビット・シンボル
1レーン、2レーン、4レーン・モード用の双方向インターリーブ（4レーン・モードには2つのFEC IPコアが必要）
DisplayPortメイン8b/10bエンコーダーを含む（Txのみ）
ステータスと制御は、信号で行うか、オプションで統合APBレジスタ・モジュール（Rx）を介して行うことができます。
単一の統合APBインターフェイスが4レーン・モードをサポート（Rx）
パフォーマンス・モニタリングと統計カウンタ（Rx）
HDMI 2.1 FEC TxおよびRx

HDMI 2.1準拠
リード・ソロモンRS (255,251) FEC、8ビット・シンボル
3レーンおよび4レーン動作をサポート
エラー・カウンターを含む（Rxのみ）

詳細は、メーカーサイトを参照ください。
https://www.rambus.com/interface-ip/forward-error-correction/
