APX-3664

概要・特長

CoaXPress規格のSingle／Dualカメラを2台、またはQuadカメラを1台接続可能な画像入力ボード。同軸ケーブルを合計4本接続するQuad規格では、従来のCameraLink Full規格の4倍となる25Gbps(6.25Gbit/s x 4)の超高速伝送を実現する。カメラの高速化に合わせてPCI Express部はPCI Express 2.0（Gen2）5.0Gbps×8 インターフェースを装備、Quadカメラのフレームレートを落とすことなくPCメモリへ高速な画像伝送を可能にしている。オンボードメモリは画像伝送FIFOメモリや画像処理用Workメモリとして使用できるDDR3 SO-DIMMを装着している。

• CXP Quadに対応カメラからの画像を. 同軸ケーブル4本で最大25Gbit/sの高速画像伝送
• 小型同軸ケーブル1本でビデオ、制御、電源を転送
• フロントパネルのLEDでカメラの状態確認
• 画像伝送用としてDDR3メモリを2GB搭載
• エンコーダ信号入力(RS-422)による画像入力制御
• 画像入力制御/エンコーダ開始用外部トリガ(TTL/オープンコレクタ)を装備.外部信号同期で画像入力開始
• 外部機器I/F用に汎用入出力ピン(TTLまたはオープンコレクタ)を装備
• システムバスはPCI Express 2.0x8(Gen2) 5.0GT/S,DMAでPCへ3.2GByte/sec(平均)のハイパフォーマンスで転送　※1
• RoHS対応製品

※1：1GByte=1,073,741,248Byte(1024x1024x1024)

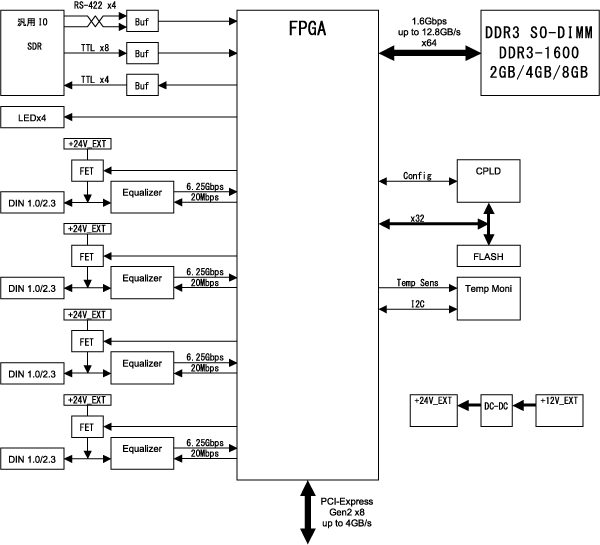

ブロック図

仕様

型名	APX-3664
画像入力I/F	CoaXPress Rev1.1 CXP-6Quad(25Gbit/s)x1　※1カメラ接続 CXP-6Dual(12.5Gbit/s)x2　※1〜2カメラ接続※非同期可 CXP-6 Single(6.25Gbit/s)x2　※1〜2カメラ接続※非同期可 DIN 1.0/2.3　4個搭載(9mm間隔で配置)
画像入力データ	8,10,12bit　モノクロ/RGB
カメラ電源出力	Power Over CoaXPress：+24V(13W)x4 ※ボード内部で+24V電圧生成
オンボードメモリ	DDR3 SO-DIMM 2GB
エンコーダ	RS-422（ラインドライバ） A相、Ｂ相、Z相 1MHz（MAX） 32bitカウンタと32bit/16bit比較レジスタ、各1組搭載 （比較レジスタ一致で画像入力トリガ）
汎用I/O	SDRコネクタ 汎用入力：8ch(TTL/オープンコレクタ, 露光制御・同期入力兼用) 汎用出力：4ch(TTL/オープンコレクタ, ストロボ・ユーザ出力兼用) RS-422入力：4ch (シャフトエンコーダ入力用3ch兼用)
割り込み	画像入力開始、DMA終了、GPIN　等
FPGA温度監視	有り
システムバス	PCI-Express2.0 ×8レーン（Gen2)　5.0GT/S
電源	+12V±8％　（外部+12Vコネクタ有り）
使用環境	温度：0℃～50℃、湿度： 30～85% (無結露)
外形寸法	190.00mm×111.15mm、パネル幅20mm
対応OS	Windows
ソフトウェア(オプション）	開発キット：SDK-TransFlyer / SDK-AcapLib2
