ASB-1300

概要・特長

ASB-1300シリーズは、基板サイズをMini-ITX 規格としたCOM Express画像入力処理キャリアボード。カメラ用のインターフェースには業界標準のCamera Linkを2ch搭載。併せてGiga EthernetやUSBを持ち、様々なマシンビジョン分野のカメラが接続できます。また、高速なカメラに対応するためにアバールが独自に開発した光I/F Opt-C:Link(オプト･シー･リンク)I/Fを搭載。100m超の長距離接続や、並列処理を実現する画像データの分配路にも応用が可能です。Intel Core i7/i5のCOM Express CPUモジュールを搭載し、汎用PCに引けを取らないパワフルで小型な画像処理装置をインテグレートすることが可能です。

• COM-Express(Type2)対応CPU を搭載（Intel Core i7/i5）
• Mini-ITX 規格基板サイズにより、汎用筐体が使用可能
• Power Over Camera Link規格(BASE Configuration)SDR コネクタ×2ch 搭載
• 光ファイバーコネクタ（Opt-C:Link）×2ch 搭載
• 画像入力制御用GPIO コネクタ×1ch 搭載
• フォトアイソレーションDIO(入力16 点/出力16 点)コネクタ×1ch 搭載(MDR-36)
• 1000BASE-T 対応LAN×2ch、USB×4ch、Analog VGA×1ch 搭載
• PCI Express x16 拡張スロットを1 ポート搭載

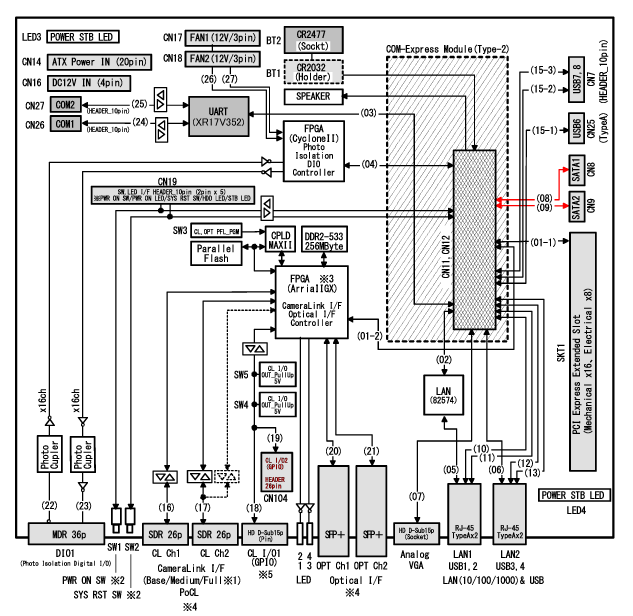

ブロック図

仕様

型名		ASB-1300
主要機能デバイス	CPU Module	Intel Core i7/i5/Celeron Processor(いずれかを選択) COM ExpressType2モジュール使用
	LAN	LAN0 : 82574 (Intel) LAN1 : COM Express 搭載LAN 使用
	FPGA	Arria II GX (Camera Link,光通信)マイグレーションでの変更可、CycloneII（Photo Isolation DIO）
	Memory	4GB(CPU Module 内に実装)
フロントインターフェース	Power over Cameralink	Power over Camera Link SDR 26pin × 2ch BASE Configuration Only × 2ch BASE or MEDIUM/FULL Configuration × 1ch
	Optical	×2ch (分配またはOpt-C:Link I/Fカメラ接続)
	LAN	RJ45 1000BASE-T/100BASE-TX/10BASE-T × 2ch
	USB	Type A × 4ch
	Photo Isolation Digital I/O	MDR36pin × 1ch
	Analog VGA	HD D-Sub 15pin (Socket) × 1ch
	General Purpose Digital I/O	HD D-Sub 15pin (Pin) × 1ch
オンボードインターフェース	COM Express	Type-2×1ch
	PCI Express	×1ch（Mechanical×16　Electrical×8)
	SATA	×2ch (SATA II 3Gbps)
	USB	Type A×1ch
	Power ON Switch	2pin×1ch
	COM	× 2ch
	General Purpose Digirtal I/O	× 1ch (BOX HEADER26pin)
	FAN	× 2ch
	POWER IN	ATX 20pin×1ch, DC12V(4pin) × 1ch
基板サイズ		170mm×170mm　（突起物を除く）
対応OS		Windows
環境対応		鉛フリー半田、RoHS 指令対応部品使用
