ASB-1300T6

ASB-1300T6

概要・特長

ASB-1300T6は、基板サイズ:Mini-ITX 規格のCOM Expressプラットフォーム。COM Express Type6に対応してIntel 第四世代(Haswell)CPU を搭載し、USB、LANに加えCameraLink I/Fを持っています。小型化が進む制御装置や画像処理装置等に最適なASB-1300T6で、汎用PCに引けを取らないパワフルなシステム構築を実現することができます。


  • COM Express(Type6)対応CPU を搭載
  • Mini-ITX 規格基板サイズにより、汎用筐体が使用可能
  • Power Over Camera Link規格SDR コネクタ×2ch 搭載
  • 光ファイバーコネクタ(Opt-C:Link)×2ch 搭載
  • 画像入力制御用GPIO コネクタ×1ch 搭載
  • フォトアイソレーションDIOコネクタ×1ch 搭載
  • 搭載I/F:1000BASE-T 対応LAN×2ch、USB3.0×4ch、MiniDP×1ch、Analog VGA×1ch
  • PCI Express x16 (Gen3 : 8GT/s)拡張スロットを1 ポート搭載
  • 動作周囲温度 0〜50℃対応

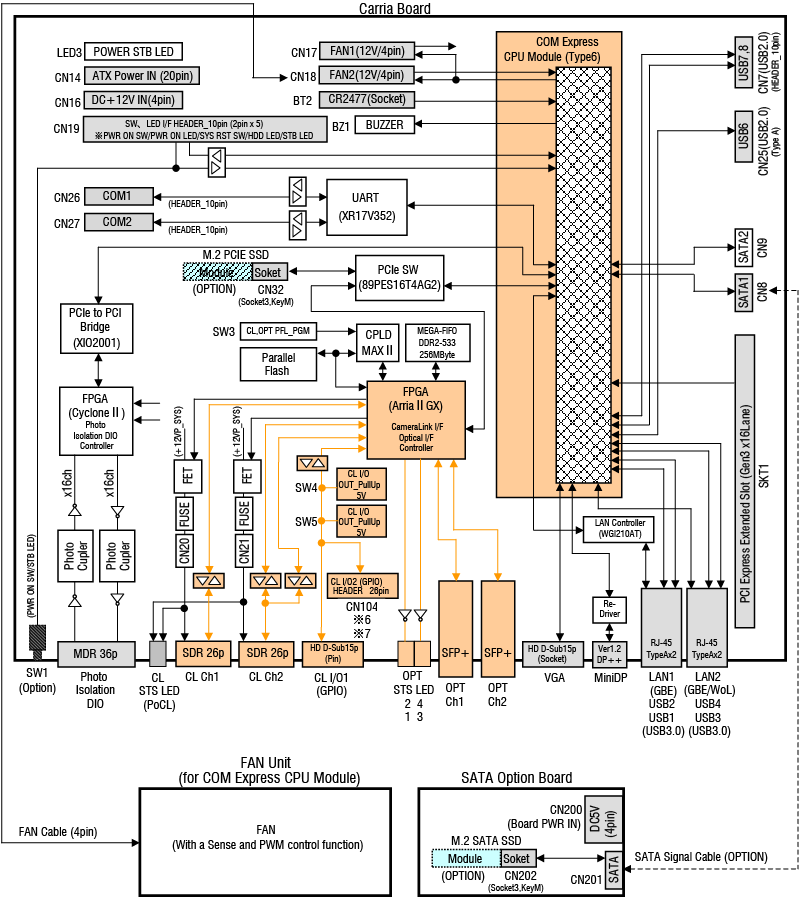

ブロック図

仕様

型名ASB-1300T6
主要機能デバイスCPU Module Intel Core i7/i5 Processor(選択)
(COM Express Type6 モジュール使用)
LANLAN1 : i210 (Intel)
LAN2 : COM Express 搭載LAN 使用
FPGAArria II GX (Cameralink,光通信)マイグレーションでの変更可
CycloneⅡ(Photo Isolation DIO)
Memory8GB(CPU Module 内に実装)
フロントインターフェースPower over Cameralink Power over CameraLink
SDR 26pin × 2ch
BASE Configuration Only × 2ch
BASE or MEDIUM/FULL Configuration × 1ch
Optical× 2ch(分配またはOptC:Link I/Fカメラ接続)
LANRJ45 1000BASE-T/100BASE-TX/10BASE-T × 2ch
USB 3.0Type A × 4ch
Photo Isolation Digital I/OMDR36pin × 1ch
Display Port (1.2)Mini Display Port Connector × 1ch
Analog VGAHD D-Sub 15pin (Socket) × 1ch
General Purpose Digital I/OHD D-Sub 15pin (Pin) × 1ch
オンボードインター
フェース
COM Express Type6 × 1ch
PCI Express(Gen3)×1ch
SATA Ⅲ× 2ch
USB 2.0Type A× 1ch, BOX HEADER×2ch
Power ON Switch2pin×1ch
COM× 2ch
General Purpose Digirtal I/O× 1ch (BOX HEADER26pin)
FAN× 2ch(4pin)
POWER INATX 20pin × 1ch, DC12V(4pin) × 1ch
M.2 (Rev.1.0)SATAタイプ×1ch, PCIe x4タイプ×1ch (key M)
基板サイズ170mm×170mm (突起物を除く)
対応OSWindows7 (32bit/64bit)
環境対応鉛フリー半田、RoHS 指令対応部品使用
