AGM-782A

AGM-782A

概要・特長

AGM-782Aはお客様の装置内のデータを17Gbps高速シリアルで通信可能にするカードタイプGiGA CHANNELです。 AGM-782A間は光ケーブルで接続し、装置との接続はメモリライクなインターフェースとなっているため容易に実装可能です。 通信のプロトコル処理がハードウエアで行っているため、特別な処理は必要ありません。


  • ボード間を光ケーブルで接続、最大64台接続可能
  • シンプルなプロトコル
  • 異なるシステムや異なるOS間のデータ共有が容易に可能
  • 通信速度17Gbps
  • 通信機能をハードウエアで実現
  • 任意のノード間への割込みに対応

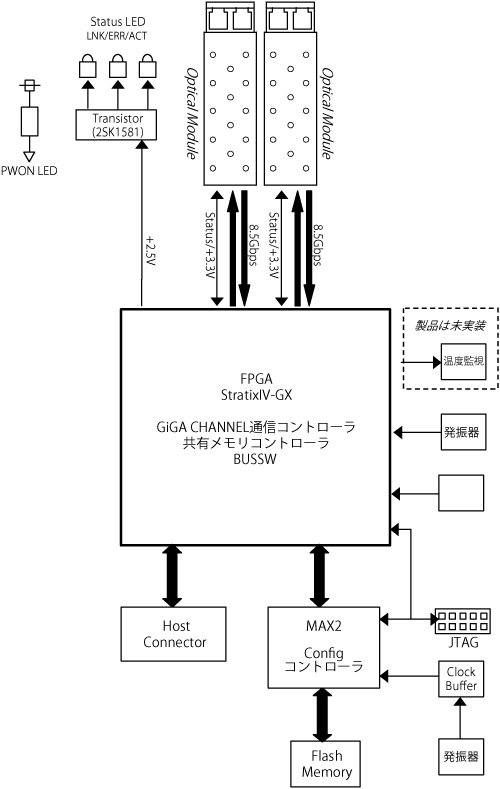

ブロック図

仕様

型名AGM-782A
Host I/FAVALDATAオリジナルバス(LVDS)
通信形式光ファイバ/ 8.5Gbps ×2ch
伝送速度:17Gbps
伝送モード:Multi Mode
最大ノード間距離:150m ※1
レーザー形式:850nm VCSEL
レーザー安全規格:Class 1
通信コネクタ&ケーブルファイバ径:50μm
コネクタ形式: LCコネクタ
通信プロトコル独自プロトコル
転送速度(理論値)1700MByte/s(通信部最大値)AGM-782 P to P接続時
データ転送遅延時間250ns/Node(受信→送信) ケーブル遅延を除く
最大接続数64ノード
通信コントローラ
(FPGAに実装)
AVAL DATA オリジナルプロトコル
メモリ容量
主機能ドアベル機能、共有レジスタ通信、ステータスLED:ACT/LNK/ERR、受信フィルタ
外形寸法(突起物含まず)115.00mm×85.00mm
消費電流+3.3V: 2.0 A (Max)(突入・リップル電流を除く)
使用環境 ※2温度:0℃ ~ 50℃
湿度:35% ~ 80% (無結露)
対応OS

※1:使用する光ケーブルにより、ノード間距離は異なります。
※2:保管環境 温度: -20℃ ~ 70℃、湿度:35% ~ 80% (無結露)
