ABL-005WIR

概要・特長

ABL-005WIRは、近赤外領域(900nm ～ 2550nm, ピーク2300nｍ)に感度を持つ512画素InGaAsラインセンサを使用したカメラです。長波長側の感度を向上させ幅広い帯域を持つ製品となります。

• 検出波長帯900nm～2550nm
• 512画素、ピクセルサイズ25ミクロンのInGaAsラインセンサ
• ラインレート13.8KHz, 露光時間10μs〜1ms
• 外部トリガ信号による任意での露光制御
• 映像出力ビットを8／10／12ビット出力から切り替え可能
• GigE Visionインターフェース製品
• 画素欠陥補正機能搭載
• 内部冷却機能
• シェーディング補正機能
• ルックアップテーブル機能

ブロック図

仕様

型番	ABL-005WIR-GE
インターフェース	Gigabit Ethernet (1000BASE-T)
撮像素子	有効画素数：512、画素サイズ： 25μm×25μm InGaAsラインセンサ 2段電子冷却
検出波長帯	900nm～2550nm
ピクセルクロック周期	５MHｚ
ラインレート／露光時間	13.8KHz(MAX)／露光時間10μs～1ms
変換効率	標準感度モード：160nV/e-
映像S/N比	5０dB
Gain	0ｄB〜＋12ｄB
黒レベル	０LSB〜127LSB　可変（10bit時)
主要機能	ステータスLED、内部冷却機構、各種補正（DSNU,PRNU,画像欠陥, シェーディング）、フィールドアップグレード機能
映像出力	8/10/12ビット
電源	入力電圧範囲：DC+12V±1V　消費電力：9W
レンズマウント	C マウント１インチ
動作温度/湿度	-5℃ ～ +40℃/ 20 ～ 80% (ただし結露無き事)
保存温度/湿度	-20℃ ～ +70℃/ 20 ～ 80% (ただし結露無き事)
ペルチェ設定温度	-30℃ ～ +35℃/ 20 ～ 80% (ただし動作温度範囲内で使用する事)

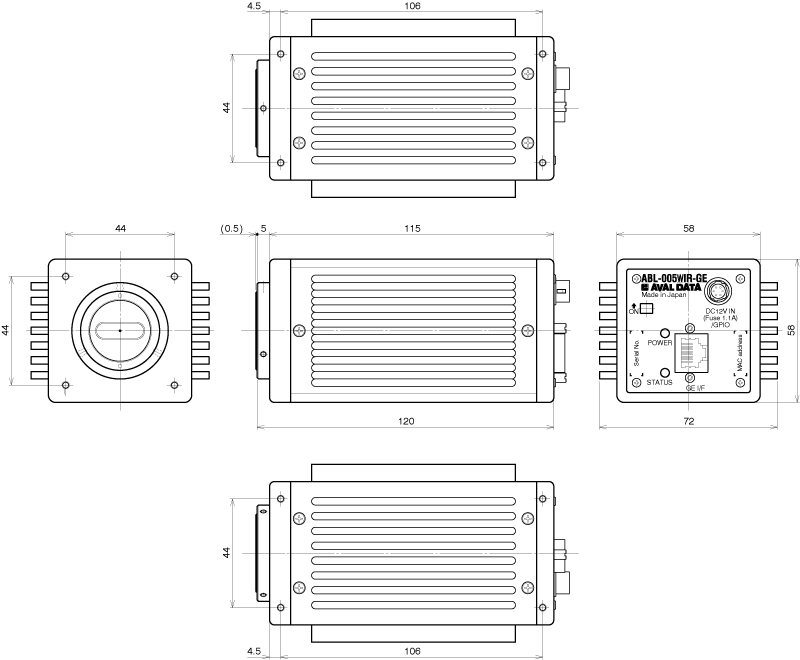

外形寸法	72mm×58mm×115mm (マウント部及び突起物含まず。)
重量	725g
規格	RoHS、CE（予定）
カメラ更新機能	SDK-TransFlyer TConfigurator
ケーブル（映像出力）※1	CAT5E、CAT6対応LAN ケーブル
ソフトウェア開発キット	撮影/通信用:SDK-TransFlyer (型名: AZP-ACAPTF-01)、GigE Vision®、 GenICam©、GenICamTM GenTL 準拠

※ 1：オプション
