APX-7402

概要・特長

光ファイバケーブルを用いて1対1、または複数のシステム間で情報を超高速に通信するGiGAシリーズの新たな方式「GiGA CONNECTION」を採用した高速光通信ボード。GiGAシリーズの使いやすさは継承。通信に必要なプロトコル処理は全てハードウェアで行うため、ソフトウェアの負担が少なく、システム構築が容易におこなえます。

• Point to Point通信、ライン方式またはリング方式の接続が可能(※１)
• 光モジュール40Gbpsを2CH搭載し、高速データ通信を実現
• 通信メモリとしてDDR3 SO-DIMM(2GB)を2つ搭載
• 最大で32台まで接続可能
• ノード間距離が最大で100mまで延長可能
• プロトコル処理は全てハードウェアで実現
• ハードウェアCRC、ハードウェアリトライにより通信データの信頼性を確保
• LED及びソフトウェアによるケーブル断線箇所の特定が可能
• DMAコントローラを内蔵しCPUを介さずにデータ転送が可能
• PCI Express 3.0 (Gen3) 8.0GT/s×8 対応
※1 リング方式は今後のバージョンアップで対応

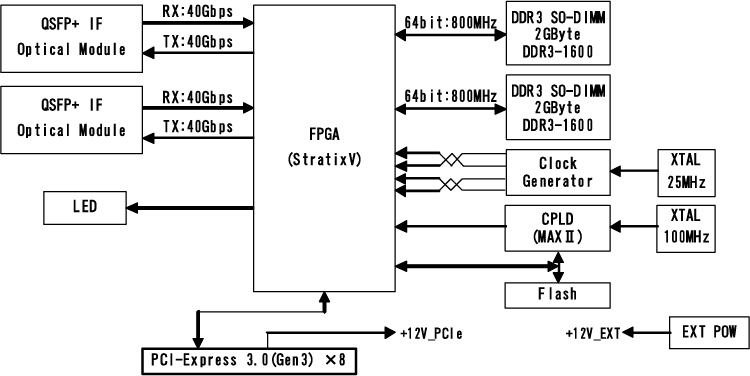

ブロック図

仕様

型名	APX-7402
Host I/F	PCI Express3.0(Gen3)8GT/s×8
通信コネクタ	40Gbps QSFP+ 光モジュール　2ch＊3
通信ケーブル	MPO付10G光ファイバケーブル コネクタ形式：MPO 伝送モード：MultiMode コア径：50μm ファイバ種類：OM3
通信プロトコル	独自プロトコル
最大接続数	32ノード
メモリ容量	DDR3 SO-DIMM：2GB×2
使用環境＊1	温度：0℃～50℃ 湿度：35%～80%(無結露)
外形寸法 （突起物含まず）	217.65mm×111.15mm
電源電圧＊2	+12V±8%
環境対応	RoHS
対応OS	Windows/Linux/VxWorks

＊1：保管環境=温度：温度：-20℃～+70℃湿度：35%～80%(無結露)
＊2：突入･リップル電流を除く
＊3：1ch 40Gbpsの製品APX-7401を予定。
