ACP-134

ACP-134

概要・特長

Intel社のインテル(R) Core i7プロセッサを搭載した6U・8HPサイズのPICMG2.0 (CompactPCI)規格準拠CPUモジュール。Celeron を搭載したローコストタイプも用意。


  • CPUにはIntel社 Atom™ Processor E3845/E3815 (SoCタイプ)を使用
  • メモリはECC付きDDR3L SO-DIMMを採用
  • PICMG2.0 R3.0準拠
  • 6U×8HP(ダブルハイト)サイズ
  • フロントパネルコネクタとしてDVI-I×1、COM×2、LAN×4、USB2.0×2、USB3.0×1を搭載
  • オンボードコネクタとしてM.2 Type×1、SATA×1、SD×1、PMC×1を搭載
  • 5V単一電源
  • オプションとしてSATA-CF変換ボードを搭載可能。(CFからのブートも可能)
    RoHS 対応製品

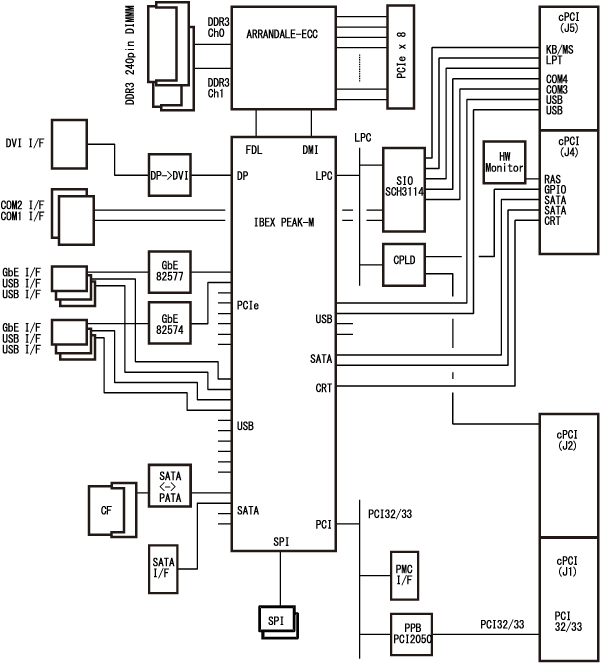

ブロック図

仕様

型名ACP-134-I20ACP-134-C10
CPUCore i7-620LECeleron U3405
クロック2.0GHz1.06GHz
キャッシュL1:32KB,L2:256KB,L3:4MBL1:32KB,L2:256KB,L3:2MB
チップセットPlatform Controller HUB (PCH) QM57
メインメモリ未実装、最大8GB(DDR3 SDRAM DIMM ソケット ×2)ECC対応
システムROMSPI Flash
BIOSAMI BIOS(System ROM 内に書込み)
RASデバイス温度監視、電源電圧監視
インターフェース/
フロントパネル
Ethernet:1000Base-T /100BASE-TX/10BASE-T× 2ch
USB:USB2.0 × 4ch
Serial:COM× 2ch
Graphics:DVI-D ×1ch
インターフェース/
オンボード
S-ATA: 1ch
PMC:32bit/33MHz/3.3V × 1ch
Compact Flash:1ch
システムバス CompactPCI 32bit/33MHz/5V(3.3V 対応可能※ 1) PICMG2.0 R3.0 準拠
Hot Swap:ENUM# 信号監視対応、各スロットへの個別クロック供給可能
(ペリフェラル機能不可)
消費電流+5V:9.0A+5V:9.0A
使用環境温度: 0℃~50℃、湿度: 35%~85%(無結露)
サイズ6U×8HP(ダブルハイト) 基板サイズ:233.35 mm×160.0mm
対応OSWindows7、VxWorks6.8、 Linux
