ASI-1324T6FH

ASI-1324T6FH

概要・特長

ASI-1324T6FHは、Camera Link Baseカメラ4台に対応したCOM Expressプラットフォーム。COM Express Type6に対応してIntel 第四世代(Haswell)CPU を搭載し、USB、LANに加えCameraLink I/Fを持っています。小型化が進む制御装置や画像処理装置等に最適なASI-1324T6FHで、汎用PCに引けを取らないパワフルなシステム構築を実現することができます。


  • COM Express(Type6)対応CPU(Intel Core i7/Corei5)を搭載
  • Power over Camera Link×4ch搭載(SDRコネクタ)[Camera Link I/F は当社画像入力ボードAPX-3324A との互換性有り]
  • フォトアイソレーションDIOコネクタ×1ch搭載(DI:32点、 DO:32点)
  • 搭載I/F:1000BASE-T対応LAN×2ch、USB3.0×4ch、 DP×1ch、VGA×1ch DVI-D×1ch
  • PCI Express拡張スロットを2ポート搭載  [PCI Express×8(Gen3:8.0GT/s), PCI Express×4(Gen2:5.0GT/s)]
  • 動作周囲温度 0 〜50℃対応

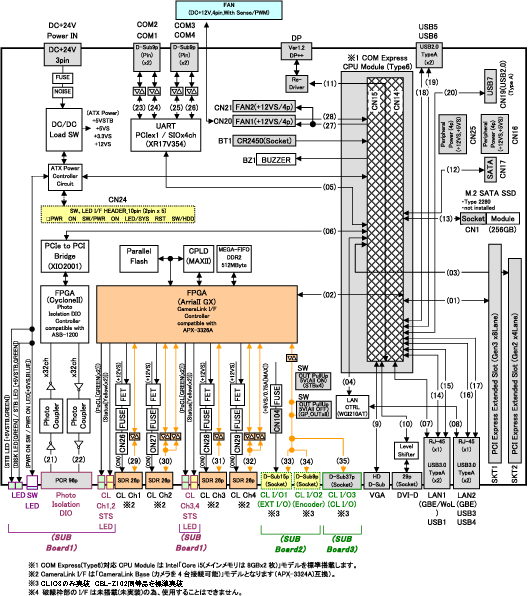

ブロック図

仕様

型名ASI-1324T6FH-i7-8GASI-1324T6FH-i5-8G
主要機能デバイスCPU Module(SOM) Intel Core™ i7-4700EQ プロセッサ(Haswell)
2.4GHz, 4コア/8スレッド(COM Express Type6 モジュール使用)
Intel Core™ i5-4400E プロセッサ(Haswell)
2.7GHz, 2コア/4スレッド(COM Express Type6 モジュール使用)
L3キャッシュ6MB3MB
チップセットモバイル インテル QM87 Express
メモリDDR3L-1600 Unbuffered SO-DIMM × 2 標準8GB(Max:16GB)ECC無し
LANLAN1 : COM Express 搭載LAN 使用
LAN2 : i210 (Intel)
インターフェースCameraLink Power over CameraLink
SDR 26pin × 4ch
BASE Configuration Only
LANRJ45 1000BASE-T/100BASE-TX/10BASE-T × 2ch
USB 3.0Type A × 4ch
Photo Isolation DIO96pin × 1ch
Input: Photo Isolation × 32bit
Output: Photo Isolation × 32bit [NPN Open collector output 100mA(Max)]
CL I/OD-Sub37pin(Socket,勘合固定台M2.6)×1ch,
Trigger(Inx4)/Strobe(OUTx4)
Encoder A/B/Z/D(RS422) /OPT(Inx4) /
GP_OUT(OUTx8)
DVI-D29pin(Socket) x 1ch
VGAHD D-Sub 15pin (Socket) × 1ch
USB 2.0Type A×2ch
COMRS-232C×4ch
Display PortDisplay Port Connector × 1ch (Ver.1.2)
FGM3x6mm WSEMS×1
PCI Express
Extended Slot
SKT1: PCIe Gen 3.0 (Gen3) 8.0GT/s x8 Lane
SKT2: PCIe Gen 2.0 (Gen2) 5.0GT/s x4 Lane
POWER INDC+24V(±10%)
オンボードインターフェースM.2 (Rev.1.0) SATA SSD×1ch/Rev1.0/SATAⅢ(6Gbps)Type2242/2260/2280
SATAⅢ128GB 標準搭載
SATASATA Ⅲ x 1ch
FGM3x6mm WSEMS×1
USB2.0Type A x 1ch
外形寸法(W×H×D)230mm(W) x 134.25mm(H) x 221.3mm(D)(突起物を除く)
重さ3.0kg
環境対応鉛フリー半田, RoHS 指令対応部品使用
対応OSWindows7 (32bit/64bit)
ソフトウェア開発キット;SDK-AcapLib2
