APX-3800

APX-3800

概要・特長

アバールデータが開発した新しいカメラインターフェース「Opt-C:Link」に対応した画像入力ボード。Opt-C:Link I/Fを2ch搭載し、Camera Link Fullコンフィグレーションと同等の機能を持った製品。


  • 6.25Gbps×2chの光通信によるデータ伝送
  • 光が媒体であるためノイズに強く、数百メートルの延長も可能
  • 画像データ以外の制御系信号も光通信で実現できるため省配線に貢献
  • ソフトウェア:専用SDKを提供(AcapLibPlus)

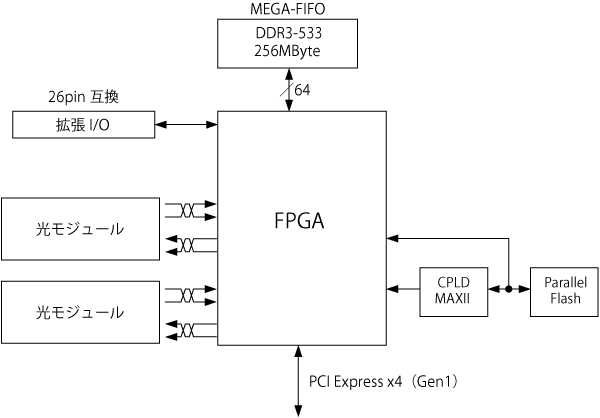

ブロック図

仕様

型名APX-3800
対応カメラOpt-C:Link
画像入力I/F
[光I/F]
チャネル数2ch
伝送速度6.25Gbps
伝送モードMultiMode
レーザー形式850nm VCSEL
最大ノード間距離150m ケーブル仕様により最大距離は変わります。
レーザー安全規格Class 1
コネクタ形状LCコネクタ
ケーブル仕様コア径50μm /62.5μm, クラッド径125μm
通信プロトコルOpt-C:Link オリジナルプロトコル
MEGA-FIFODDR2-SDRAM 256MB
画像処理Tap並び替え+ライン反転
I/OAPX-3312互換:26pinコネクタ
割り込み画像入力開始 、DMA終了、GPIN 等
システムバスPCI Express 2.0 x8(Gen2) 2.5GT/S
消費電流+12V,1.0A
使用環境温度:0℃~50℃、湿度:35~85% (無結露)
外形寸法LowProfile
167.65mm×68.9mm パネル幅20mm(突起物含まず)
環境対応RoHS対応
対応OSWindowsXP/7/10 各32bit/64bitに対応
ソフトウェア(オプション)ソフトウェア開発キット:AcapLibPlus
