APX-3636A

APX-3636A

概要・特長

APX-3636Aは、CoaXPress規格に準拠したPCIExpress Gen2 ×4Lane の画像入力ボード。CXP-3対応カメラを6台接続できます。従来機種APX-3664とソフトウェア互換の製品です。


  • PCI Express 2.0 (Gen2) 5.0GT/s×4により、高速な画像取り込みが可能。
  • CoaXPress規格「JIIA CXP-001-2013 CoaXPress Standard Version1.1」に準拠。
  • CoaXPress I/Fを6ch搭載。CXP-3対応カメラを最大6台まで接続可能。
  • PoCXP機能を実装し、カメラに電源を供給可能。
  • 外部I/Oインターフェースを搭載、外部機器との連携や割り込みの生成が可能。
  • ストロボタイミング出力を搭載、外部照明装置に露光タイミングを通知可能。
  • 2GByteの大容量バッファを実装。
  • RoHS対応製品

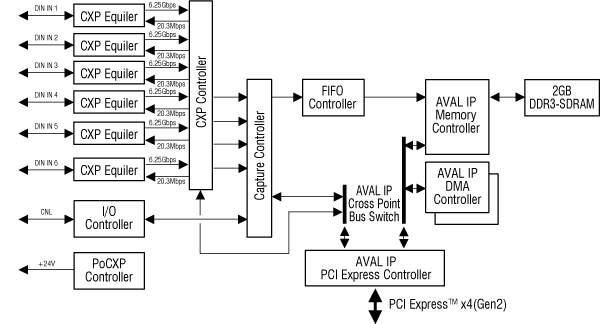

ブロック図

仕様

型名APX-3636A
画像入力I/FCoaXPress Ver1.1
CXP-3(3.125Gbps)  x1~x6ch
PowerOver+24V(13W) x1~x6ch
Power Over CoaXPress外部入力+12Vからボード内部で+24V生成
FPGAArriaV-GXシリーズ(ALTERA)
MEMORYDDR3 SDRAM 2GByte
I/O外部トリガ/汎用入力/エンコーダ
 +5V-TTL入力 x8ch、RS422入力 x4ch
汎用出力/ストロボ
 +5V-TTL/オープンコレクタ出力 x4ch(+24V耐圧)
 +5V-TTL/オープンコレクタ出力 x2ch(+24V耐圧)
 Isolation入力x6ch、Isolation出力x6ch(+24V耐圧)
割り込み画像入力開始、DMA終了、GPIN 等
システムバスPCI Express x4(Gen2)
DMA転送能力1.6GB/s
電源+12V±8% ※外部+12Vコネクタ使用(PoCXP用)
動作環境温度:0℃ ~ 50℃、湿度: 30 ~ 85% (無結露)
外形寸法167.65mm x 111.15mm、パネル幅20mm
環境対応RoHS(e3A)、A30C5
対応OSWindows
ソフトウェア
(オプション)
開発キット:SDK-TransFlyer / SDK-AcapLib2
