I2Cインターフェースマスター【DI2CM】

概要・特長

I2Cは、2線式の双方向シリアルバスであり、デバイス間のデータ伝送のシンプルで効率的な方法を提供します。I2Cインターフェースマスターは、マイクロプロセッサ/マイクロコントローラとI2Cバス間のインタフェースを提供します。マイクロプロセッサ/マイクロコントローラによって決定される動作モードに応じて、マスタとして動作します。DI2CMコアには I2C仕様 v.3.0のすべての機能が組み込まれています。

● I2C仕様のv.3.0に準拠

● マスタモード

マスター動作
マスタートランスミッタ
マスターレシーバー
すべての伝送速度のサポート
スタンダード（最大100kb/s）
ファスト（最大400kb/s）
ファストプラス（最大1Mb/s）
ハイスピード（最大3,4 Mb/s）
アービトレーションとクロック同期
マルチマスターシステムのサポート
I2Cバスの7ビットおよび10ビットのアドレス指定フォーマットのサポート
データ転送速度調整用の8ビットタイマ内蔵

● ユーザー定義のタイミング（データセットアップ、スタートセットアップ、スタートホールドなど）

● シンプルなインターフェイスにより、マイクロプロセッサ/マイクロコントローラデバイスへ簡単に接続可能

● 割り込み生成

● システムインターフェースラッパー
AMBA - APB Bus、Altera Avalon Bus、Xilinx OPB Bus

仕様

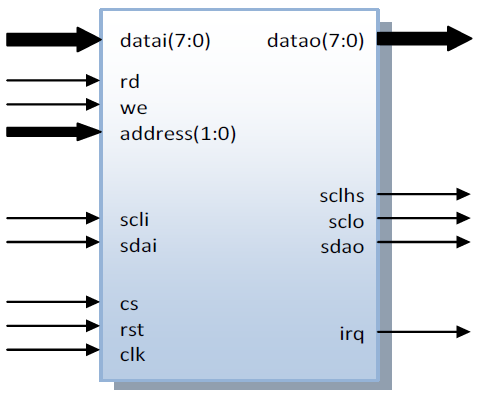

シンボル

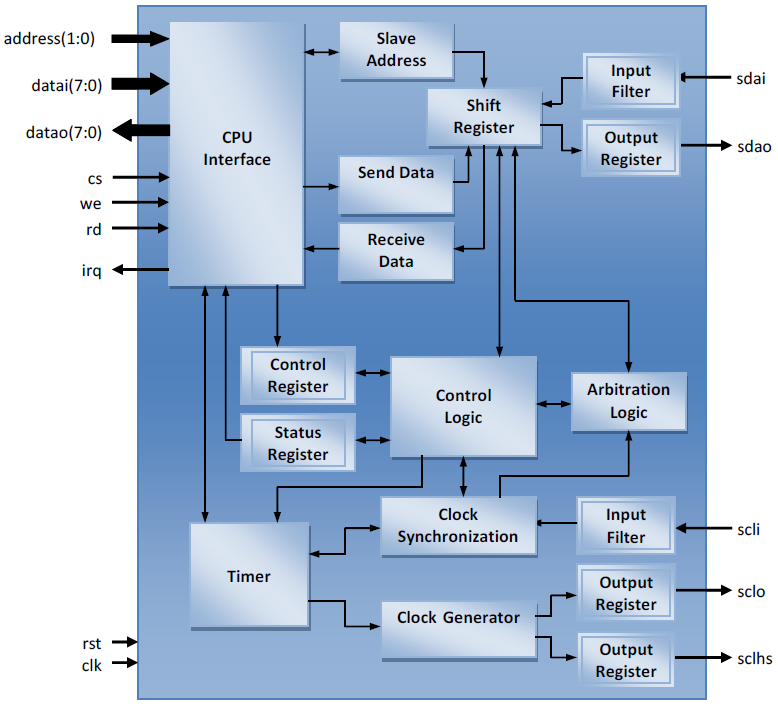

ブロックダイアグラム

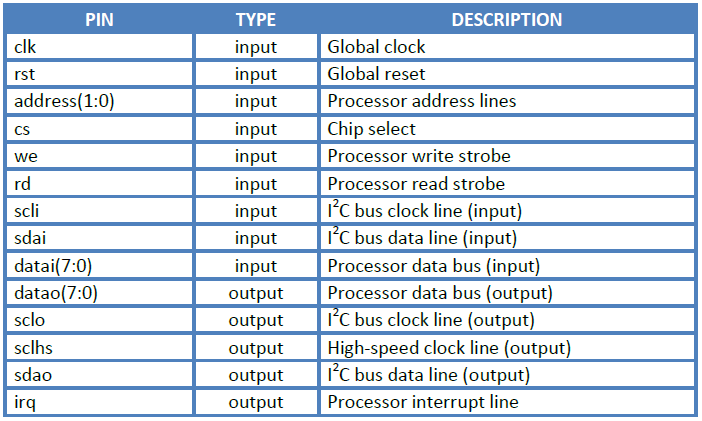

ピン説明

ユニット

CPU Interface: DI2CMS内部ブロックとマイクロプロセッサ間のインタフェースです。

Control Logic

Shift Register

Control Register

Status Register

Clock Generator

Input Filter

Clock Synchronization

Arbitration Logic

Timer

対応デバイス、対応OS

Intel FPGA
Lattice FPGA
Xilinx FPGA
ASIC

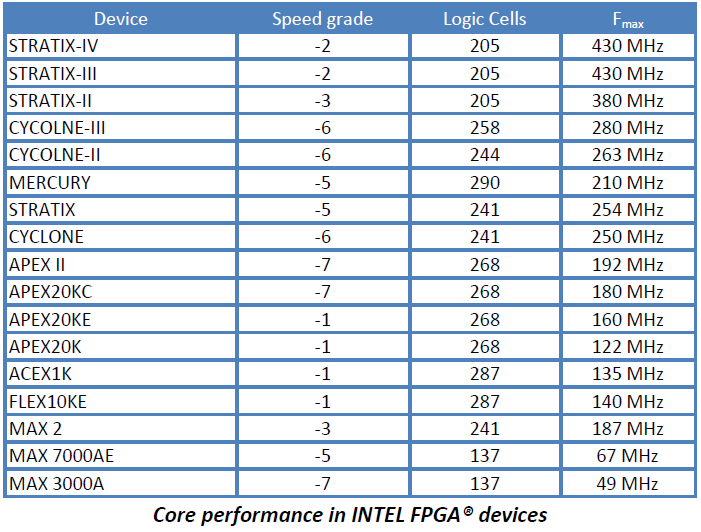

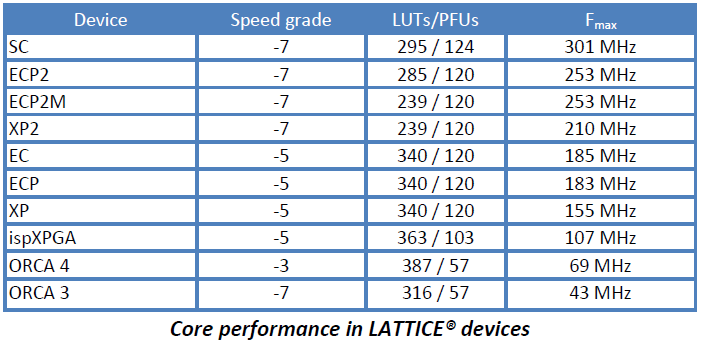

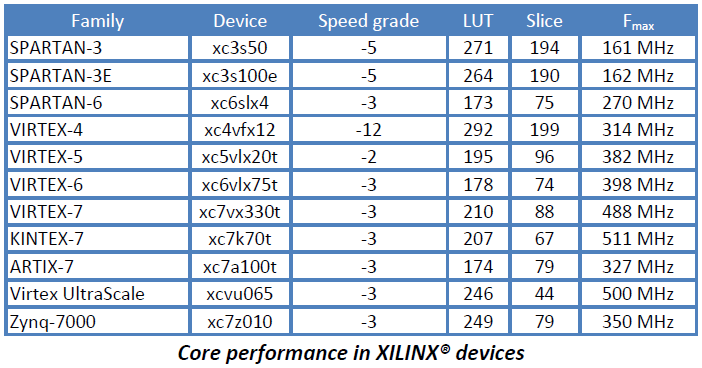

ロジックリソース

提供物

VERILOG または VHDLソースコード、または、FPGAネットリスト
VHDL またはVERILOGテストベンチ環境
技術文書
- インストールに関する注意事項
- HDLコア仕様
- データシート
合成スクリプト
サンプルアプリケーション
テクニカルサポート

ライセンス形態

プロジェクト限定ライセンス
ロイヤリティフリー
シングルサイト/マルチサイトを選択（開発拠点数）

評価版

有償評価版あり

ネットリスト提供
利用期間30日間

関連製品

IP(ペリフェラル)

メーカー	製品名	概要
Digital Core Design	I2Cインターフェースベースバージョン【DI2CSB】	I2Cインターフェースベースバージョンは、受動ターゲットデバイス、例えば、メモリ、LCDディスプレイ、圧力センサなどのI2Cバスに使用できます。
Digital Core Design	I2Cインターフェースマスター/スレーブ【DI2CMS】	I2Cインターフェースマスター/スレーブは、マイクロプロセッサ/マイクロコントローラとI2Cバス間のインタフェースを提供します。
Digital Core Design	I2Cインターフェーススレーブ【DI2CS】	I2Cインターフェーススレーブは、マイクロプロセッサ/マイクロコントローラとI2Cバス間のインタフェースを提供します。
Digital Core Design	I2Cインターフェースマスター【DI2CM-FIFO】	I2Cは、2線式の双方向シリアルバスであり、デバイス間のデータ伝送のシンプルで効率的な方法を提供します。I2Cインターフェースマスターは、マイクロプロセッサ/マイクロコントローラとI2Cバス間のインタフェースを提供します。マイクロプロセッサ/マイクロコントローラによって決定される動作モードに応じて、マスタとして動作します。DI2CMコアには I2C仕様 v.6.0のすべての機能が組み込まれています。
