16/32ビットマイクロコントローラ【D68000-CPU32】

概要・特長

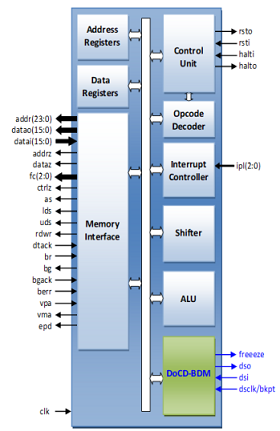

D68000-CPU32は、68000 32ビットマイクロプロセッサとバイナリ互換のIPコアです。16ビットデータバスと24ビットアドレスデータバスを備えています。MC68008、MC68010、CPU32（MC68020のバージョン）とコード互換性があります。標準の68000コアよりも高いパフォーマンスでプログラムを実行することを可能にする改良された命令セットになっています。また、DoCD-BDMデバッガインターフェースを内蔵しています。また、完全自動化されたテストベンチとテストセットが付属しており、SoC設計フローの各段階でパッケージを簡単に検証できます。

仕様

• 68000と互換性のあるソフトウェア
• オンチップデバッガ DoCD-BDMを内蔵
• VBRレジスタ
• 最適化されたシフトとローテーション
• パフォーマンスを向上させるためにアイドルサイクルを削除
• 実効アドレス計算時間の短縮
• 68000と同一のバスサイクルタイミング
• 32ビットデータおよびアドレスレジスタ
• 16のアドレッシングモード
• 5つのデータタイプをサポート (ビット、BCD、バイト、ワード、および、ロングワード)
• 算術論理ユニット
  • 8,16,32ビット算術＆論理演算
  • 16×16、32×32ビット符号付きおよび符号なし乗算
  • 32/16, 32/32, 64/32ビット符号付きおよび符号なし除算
  • ブール演算
• 割り込みコントローラ
  • 7つの割り込みコントローラ
  • 無制限の数の仮想割り込みソース
  • ベクトル化モードと自動ベクトル化モード
  • CPU32と同様にフォーマット$0, $2, $Cの例外処理をサポート
• メモリインターフェース
  • 最大16MBのアドレス空間
  • 16ビットデータバス
  • 非同期バス制御
• M6800ファミリー同期インターフェース
  • 3線式および2線式バスアービトレーション
  • スーパーバイザーモードとユーザモード
• 完全に合成可能で、内部にトライステートのないスタティックな同期設計

製品構成

対応デバイス、対応OS

ASIC、および、FPGA

ロジックリソース

お問い合わせください

提供物

• VERILOG または VHDLソースコード、または、FPGAネットリスト
• VHDL またはVERILOGテストベンチ環境
• 技術文書
  • インストールに関する注意事項
  • HDLコア仕様
  • データシート
• 合成スクリプト
• サンプルアプリケーション
• テクニカルサポート

ライセンス形態

シングルプロジェクトライセンス (ロイヤリティなし)

評価版

あり

• ネットリスト提供
• 利用期間1ヶ月間
