HTG-FMC-X2QSFP28

HTG-FMC-X2QSFP28

概要・特長

2ポートQSFP28(2x100G) FMCモジュール

このモジュールは、2つのQSFP28(100G)ポート、もしくは2つのQSFP+(40G/56G)ポートと、超低ジッタプログラマブルオシレータLMK61E2(90fs)が搭載されています。LMK61E2オシレータのVCOは、一般的に使用されているリファレンスクロックを生成することができ、LVPECL(1GHz)、LVDS(900MHz)、またはHCSL(400MHz)として構成可能です。スタートアップ周波数は工場出荷時にプログラムされており、156.25MHz LVDS出力を生成します。デバイスのレジスタとEEPROM設定は、I2Cシリアルインターフェースを介してプログラム可能です。ホストFPGAもしくはオンボードPICプロセッサによってI2Cバスをコントロールすることが可能です。
各QSFP28/QSFP+ポートはVita57準拠のFPGAキャリアボードの4つのマルチギガビットシリアルトランシーバに直接接続されます。

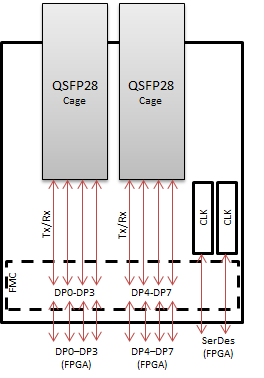

ブロック図

仕様

仕様
  • x2 QSFP28(2x100G)/QSFP+(2x40G/56G)コネクタ
  • x1 Texas Instruments LMK61E2 programmable oscillator
  • x1 clock buffer providing dedicated clocks for serial transceivers
  • x1 PIC processor for I2C programming
  • x1 External differential clock SMA port
  • x1 EEPROM
  • x1 FMC Connector

パーツナンバー
  • HTG-FMC-X2QSFP28
  • HTG-FMC-X2QSFP-40

提供物

  • HTG-FMC-X2QSFP28 (QSFP28)ボード、または HTG-FMC-X2QSFP-40 (QSFP+)ボード

関連製品

メーカーWebサイトをご参照下さい。
http://www.hitechglobal.com/FMCModules/FMC_2QSFP28.htm
