概要・特長

16レーンPCI Express Gen1/2/3 Test & SMA Breakout Board

このボードは以下のアプリケーションに使用することができます。


  • 16レーンPCI Expressテスト:
    PCI Expressカードテストのために、100MHz、125MHZ、250MHz入力クロックと電源(12Vと3.3V)を提供します。

  • PCI Expressループバックテスト:
    PHYもしくはPHYとして使用されるシリアルトランシーバのテストを行うことが可能。

  • シリアルトランシーバ拡張:
    PCIe PHYとして使用されるシリアルトランシーバを、SMAケーブルを介して他のシリアルインターフェースとして使用可能。

  • SMAコネクタで接続されたシリアルトランシーバによるボード同士の通信

  • PCIe End-PointカードをRootへ変換(2つのモジュールを並べて使用)

  • HTG-SMA-SFPなどのモジュールと使用することで、End-Pointカード上で使用されるシリアルI/Oトランシーバを別なフォームファクタに変換

  • オンボードクロックシンセサイザを使った外部クロックジェネレータ

  • クロックジェネレータ

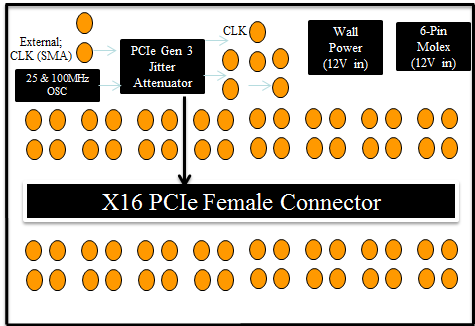

ブロック図

仕様

仕様
  • x16 PCI Express Gen3 femaleコネクタ
  • 100MHz, 250MHzおよび他の関連した周波数を生成するスーパークロック
  • 3つの外部クロック出力
  • 外部クロック入力(SMAおよびオンボードオシレータ)
  • TxおよびRxレーンへのBreakout SMAコネクタ

パーツナンバー
  • HTG-PCIE-RC-SMA

提供物

  • HTG-PCIE-RC-SMA ボード

関連製品

12V/6A Wall Power Supply
SMA to SMA Cable
