概要・特長

4ポートQSFP28(4x100G)/ QSFP +(4x40Gまたは2x56G)FMC +モジュール(Vita57.4)

このVita57.4準拠のFMC +モジュールは、4つのQSFP28(100G)または4つのQSFP +(40G / 56G)ポートと1つの超低ジッタ(90 fs rms) 、CML、およびHCSL)によってサポートされ、ホストFPGAのシリアルトランシーバにフレキシブルなクロック(LVDS、LVPECL、LVCMOS)を提供します。 クロックジェネレータのI2Cバスは、ホストFPGAまたはオンボードPICプロセッサによって制御することができます。
各QSFP28 / QSFP +ポートは、Vita 57.4準拠のFPGAキャリアボードの4つのマルチギガビットシリアルトランシーバに直接接続されています。

ブロック図

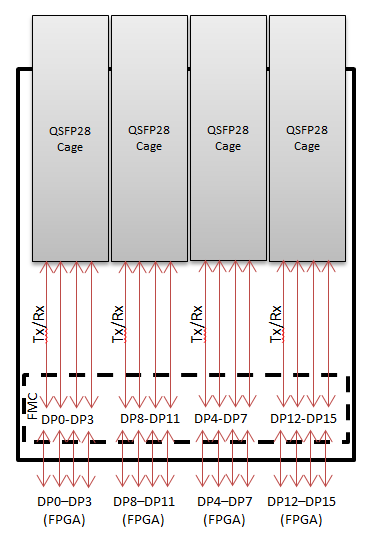

HTG-FMC-X4QSFP28ブロック図1

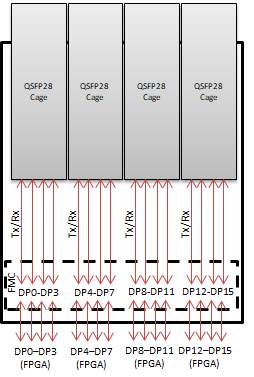

HTG-FMC-X4QSFP28ブロック図2

仕様

仕様
  • x4 QSFP28 (4x100G) / QSFP+ (4x40G/56G) コネクタ
  • x1 Texas Instrument LMK61E2 プログラマブルオシレータ
  • x1 各シリアルトランシーバ専用クロックを提供するプログラマブルクロックジェネレータ(Si5341)
  • x1 I2Cプログラミング用PICプロセッサ
  • x1 外部差動クロックSMAポート
  • x1 EEPROM
  • x1 FMC+ コネクタ

提供物

  • FMCモジュール:HTG-FMC-X4QSFP28

関連製品

  • QSFP28
    -100GIG QSFP28 SR4 Optical Transceiver Module - 100m(QSFP28-SR4)
    -100GIG QSFP28 LR4 Optical Transceiver - 10km(TR-FC13L-N00)
    -100GIG QSFP28 PSM4 Optical Transceiver - 2km(TR-VC13T-N00)
  • QSFP28 AOC
    -100Gb/s QSFP28 Parallel Active Optical Cable (AOC) - 10m(QSFP28-AOC-10M)
  • Active Optical Cables
    -10G SFP+ Active Optical Cable - 10m(10M-AOC-SFP+)
    -10G SFP+ Active Optical Cable - 1m(1M-AOC-SFP+)
    -10G SFP+ Active Optical Cable (AOC) ~3m(3M-AOC-SFP+)
    -40G QSFP+ to 4X 10G SFP+ Breakout Active Optical Cable - 1m(1M-DAC-SFP+)
    -40G QSFP+ to 4X 10G SFP+ Breakout Active Optical Cable - 3m(3M-DAC-SFP+)
    -40G QSFP+ to 4X 10G SFP+ Breakout Active Optical Cable - 5m(5M-DAC-SFP+)
  • Direct Attach Passive Copper
    -10G SFP+ Direct Attach Passive Copper - 1m(1M-AOC-QSFP-TO-4SFP+)
    -10G SFP+ Direct Attach Passive Copper - 3m(3M-AOC-QSFP-TO-4SFP+)
    -10G SFP+ Direct Attach Passive Copper - 5m(5M-AOC-QSFP-TO-4SFP+)
