HTG-FMC-DAC39-IQ4

HTG-FMC-DAC39-IQ4

概要・特長

16ビットADC / DAC FMCモジュール

HTG-ADC16およびHTG-DAC16 FMCモジュール/FMC+モジュールはVita 57.1もしくはVita 57.4準拠のFPGAキャリアボードのFMC HPCもしくはHSPCスロットに挿入されます。4つの16-bit ADCチャンネルと、2つ(FMC)もしくは4つ(FMC+)の16-bit DACチャンネルへのアクセスを提供しています。
4チャンネルDAC(16シリアルトランシーバを要求)はHTG-9100, HTG-830もしくはHTG-828などのVita 57.4準拠FPGAキャリアカードのみで動作します。これらのモジュールはJESD204B対応のTexas Instruments社デバイスを使用しています。

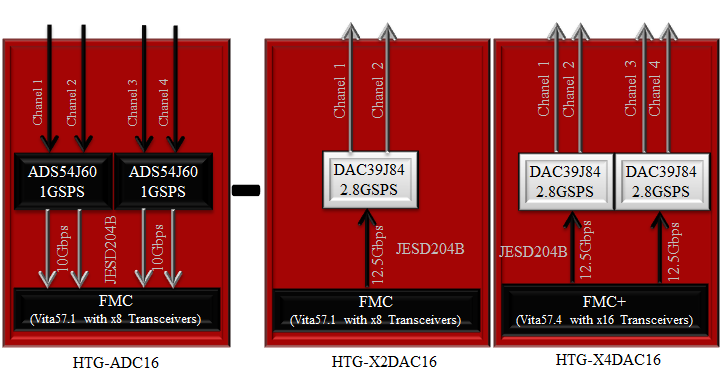

ブロック図

仕様

仕様
<AD Converter>
  • 16-Bit Resolution, Dual-Chanel, 1-GSPS ADC
  • Noise Floor: –159 dBFS/Hz
  • Spectral Performance (fIN = 170 MHz at –1 dBFS):
      SNR: 70 dBFS
      NSD: –157 dBFS/Hz
      SFDR: 86 dBc
      SFDR: 96 dBc (Except HD2, HD3, and Interleaving Tones)
  • Spectral Performance (fIN = 350 MHz at –1 dBFS):
      SNR: 67.5 dBFS
      NSD: –154.5 dBFS/Hz
      SFDR: 75 dBc
      SFDR: 85 dBc (Except HD2, HD3, and Interleaving Tones)
  • Channel Isolation: 100 dBc at fIN = 170 MHz
  • Input Full-Scale: 1.9 VPP
  • Input Bandwidth (3 dB): 700 MHz
  • On-Chip Dither
  • Integrated Wideband DDC Block
  • JESD204B Interface with Subclass 1 Support:
      2 Lanes per ADC at 10.0 Gbps
      4 Lanes per ADC at 5.0 Gbps
      Support for Multi-Chip Synchronization
  • Power Dissipation: 1.35 W/ch at 1 GSPS

<DA Converter>
  • Resolution: 16-Bit
  • Maximum Sample Rate: 2.8GSPS
  • Maximum Input Data Rate: 1.25GSPS
  • JESD204B Interface   8 JESD204B Serial Input Lanes
      12.5 Gbps Maximum Bit Rate per Lane
      Subclass 1 Multi-DAC Synchronization
  • On-Chip Very Low Jitter PLL
  • Selectable 1x –16x Interpolation
  • Independent Complex Mixers with 48-bit NCO/ or ±n×Fs/8
  • Wideband Digital Quadrature Modulator Correction
  • Sinx/x Correction Filters
  • Fractional Sample Group Delay Correction
  • Multi-Band Mode: Digital Summation of Independent Complex Signals
  • 3/4-Wire Serial Control Bus (SPI)
  • Integrated Temperature Sensor
  • JTAG Boundary Scan
  • Pin-Compatible with Quad-Channel DAC37J84/ DAC38J84 Family
  • Power Dissipation: 1.8W at 2.8GSPS

パーツナンバー
  • HTG-FMC-ADS54-4 (4チャンネルADC Vita 57.1とVita 57.4キャリアボードに互換)
  • HTG-FMC-DAC39-IQ2 (2チャンネルDAC Vita 57.1とVita 57.4キャリアボードに互換)
  • HTG-FMC-DAC39-IQ4 (4チャンネルDAC Vita 57.4キャリアボードのみ対応)

提供物

  • ​HTG-FMC-DAC39-IQ4ボード

関連製品

メーカーWebサイトをご参照下さい。
http://www.hitechglobal.com/FMCModules/16-bit_AD-DA.htm
