HTG-FMC-600G

HTG-FMC-600G

概要・特長

600Gig Leap® オンボードトランシーバFMC +モジュール(Vita57.4)

FMC-LEAPは、2つのAmphenol / FCI 300Gig Leap® オンボードトランシーバポートと超低ジッタプログラマブルクロックジェネレータによってサポートされるVita57.4準拠のFMC +モジュールです。各Leapオンボードトランシーバポートは、Vita 57.4準拠のFPGAキャリアボード12マルチギガビットシリアルトランシーバ(1.25Gb / s〜25.8Gb / s)に直接接続されています。各ポートは、MPO分割ケーブルを介して3つの100Gインターフェイスにも使用できます。
Amphenol FCIの300Gb / sLeap®高速光モジュールは、従来のほとんどのデータセンターインターコネクトよりも高速かつ小型で電力効率が優れています。トランシーバは最大25Gb/秒の速度と最大100mまでの距離が可能です。 300Gb/秒のスループットは、1sqインチの基板スペースと5.4Wの電力が必要です。

Leap画像

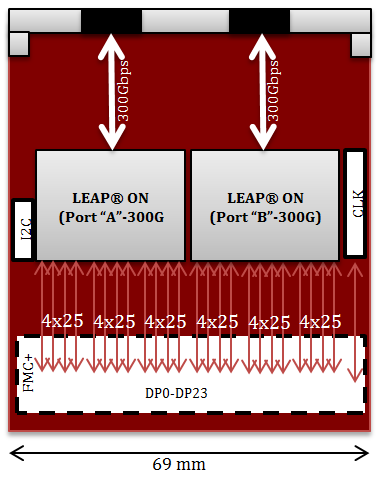

ブロック図

HTG-FMC-600Gブロック図

仕様

仕様
  • Leap® オンボードトランシーバポート(ポートあたり300Gbpsまたは3x100G)x2
  • Ultra低ジッタプログラマブルクロックジェネレータ(プログラミングの柔軟性を高めるためにPICプロセッサでもサポート)
  • EEPROM
  • FMC+コネクタ

特長
  • イーサネット100GBASE-SR4準拠
  • イーサネットCAUI-4準拠
  • 1.25Gb/秒〜25.8Gb/秒のデータトランスペアレントレート
  • 拡張ビットエラーレート(1e-12)は、制限付きFECまたはFEC無し
  • 制御可能なクロックおよびデータリカバリー回路
  • プログラム可能な入力イコライゼーション(同等化)
  • プログラム可能な出力プリエンファシス(高域強調)
  • 2線式制御およびダイアグノスティックインターフェース
  • 低消費電力
  • 統合ヒートシンク設計

メリット
  • トランシーバは、隣接するトランシーバとの間に1インチのピッチで2次元のレイアウトグリッドに配置が可能
  • QSFP28(12チャネル)と比較して2.5倍の基板スペースの節約が可能
  • 最大100mのイーサネット伝送(マルチモードファイバ)
  • 100GBASE-SR4互換トランシーバと相互運用可能
  • PHY ASIC電気的互換性(25Gb/秒)
  • 接続が容易
  • 既製のMT光学インターフェイスを使用
  • トランシーバを接続するスルーホールなし - ボードの片面のみ
  • トランシーバの最適化と接続の検出、チャネル診断、および信号ステータスのモニタリングが可能
  • データレート範囲内の非標準プロトコルをサポート(CDR動作ビットレート25-25.8Gb/秒)
  • システムの待ち時間を短縮し、システム性能を向上
  • 各送信および受信チャネルの個々のCDR回路となっており、各CDRは独立してオン/オフすることが可能
  • CDR動作ビットレートは25-25.8Gb/秒(25.78125Gb/秒(100GbE)を含む)
  • 12GHzで11dBのシグナルピーキングによって準最適な信号状態の回復が可能
  • 適切な信号状態を保証するPCBトレースロスを補償
  • CDRなしで3W(typ.)以下の消費電力

提供物

  • FMCモジュール:HTG-FMC-600G(FMCドーターカード)
    -回路図
